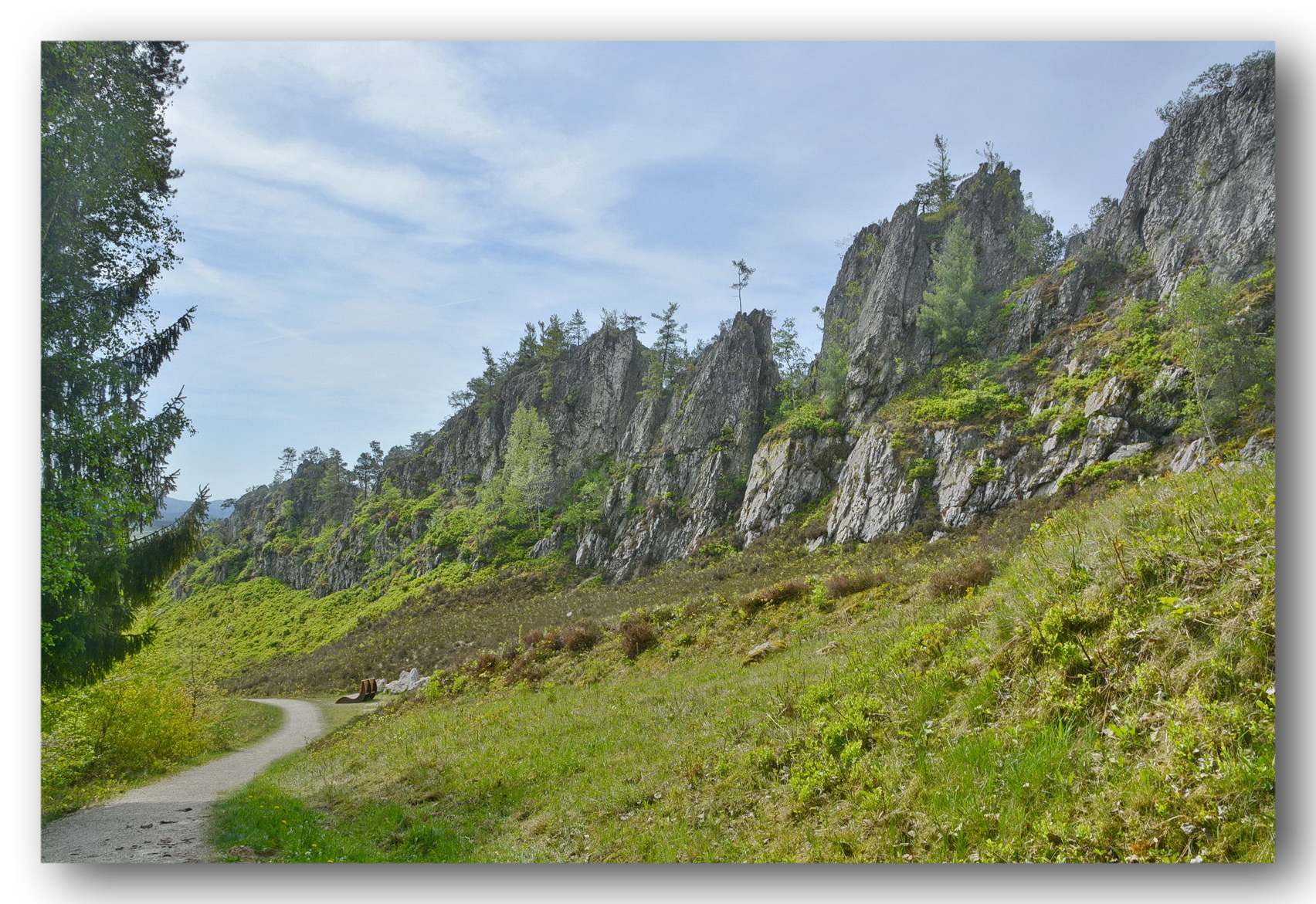

Pfahl Viechtach

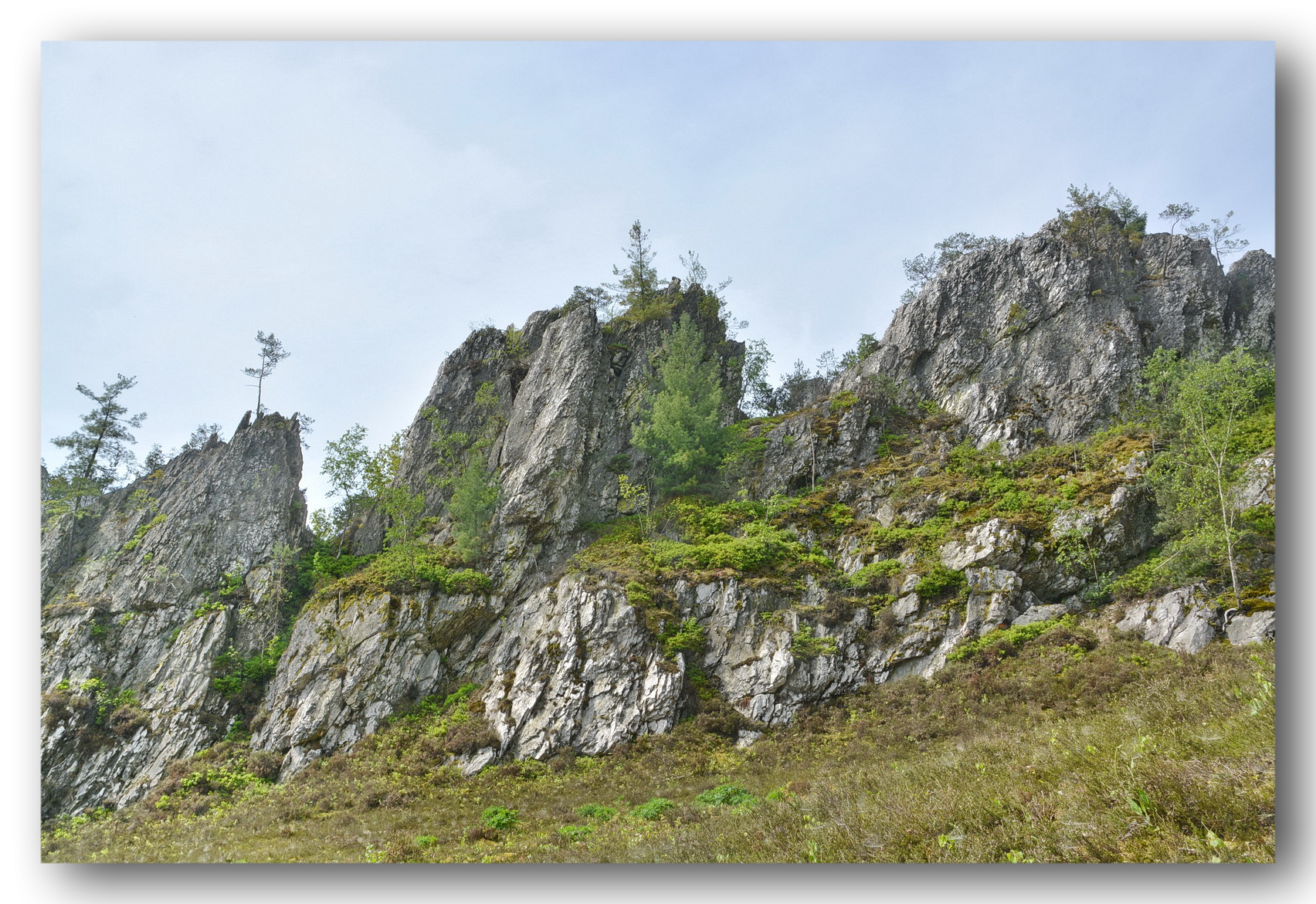

Ansicht von Norden. Man beachte, das der NW-SE (oder ca. 120°) verlaufende Pfahl in enge NNW-SSE (va.160°)
ausgerichtete Segmente unterteilt ist.
026_02_Pfahl - fotografiert: 2018
Pfahl Viechtach
Weitere Ansicht von Norden. Die steiler streichenden Segmente sind Folge einer zusätzlich wirksam gewordenen
Dehnung in NE-Richtung.
026_03_Pfahl - fotografiert: 2000
Pfahl Viechtach

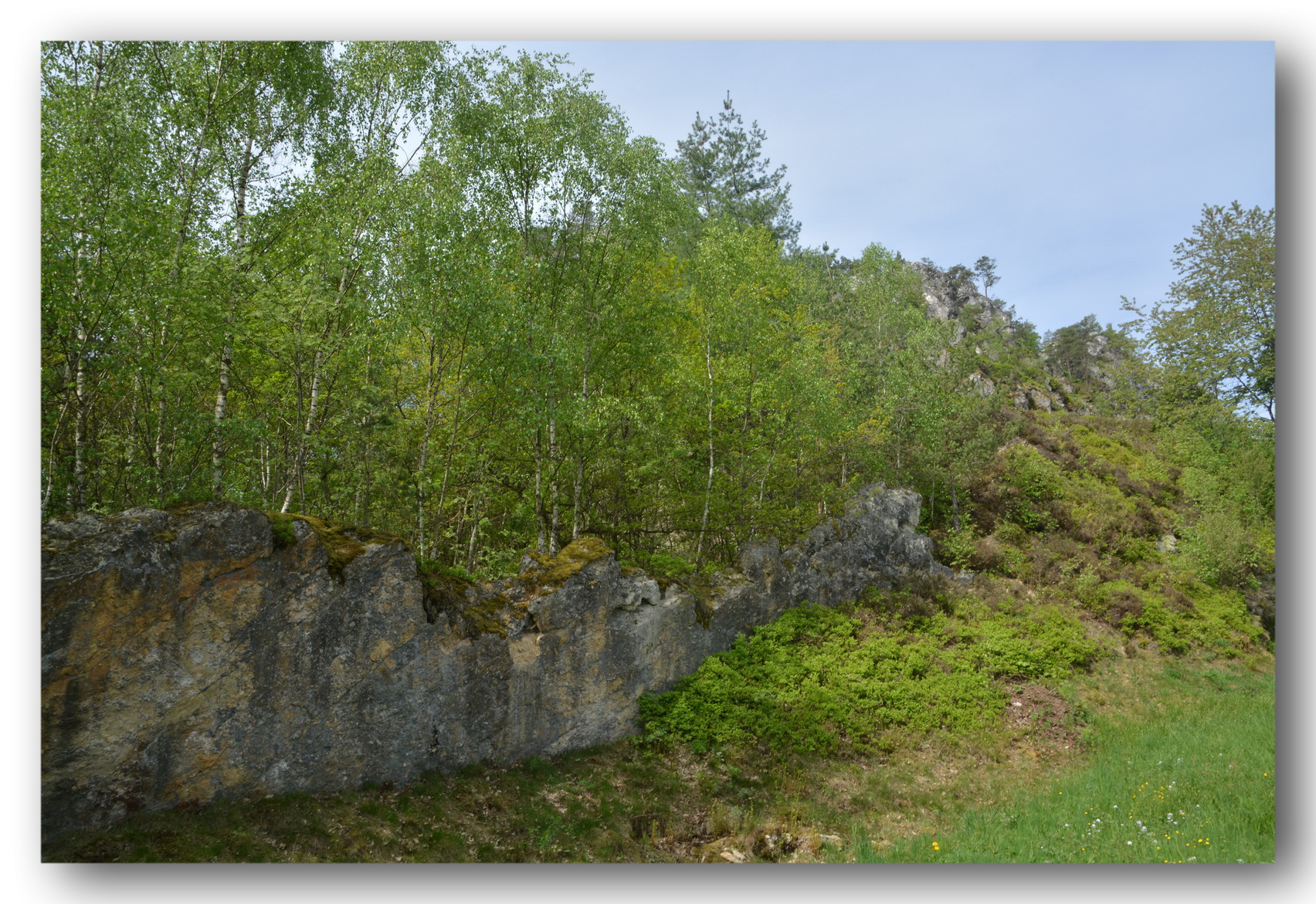

Parallel zum Pfahl streichende Wand mit einer glatten Verwerfungs-Fläche.
.
026_04_Pfahl - fotografiert: 2018
Pfahl Viechtach
Wie oben, allerdings 18 Jahre später.
026_05_Pfahl - fotografiert: 2018
Pfahl Viechtach

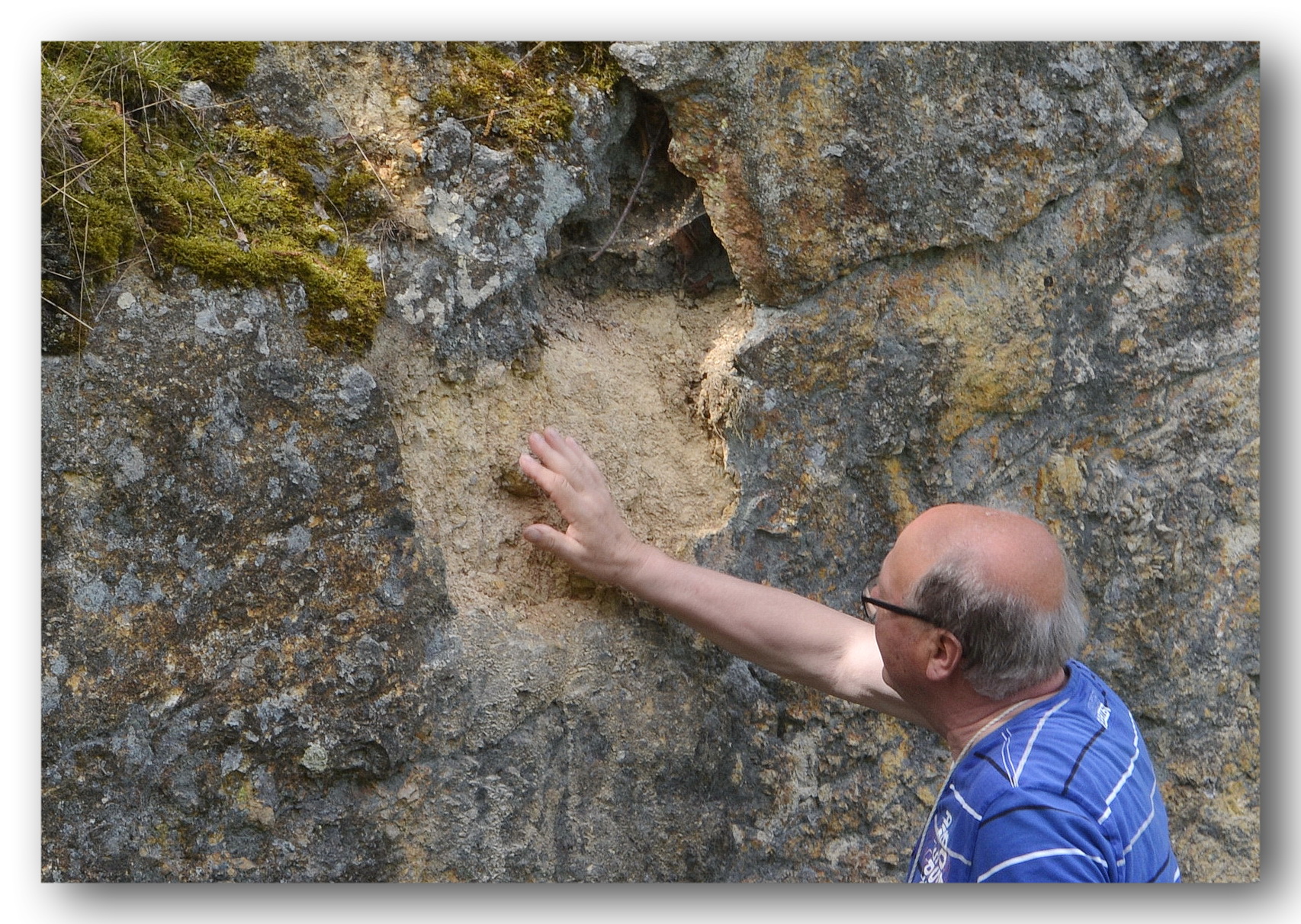

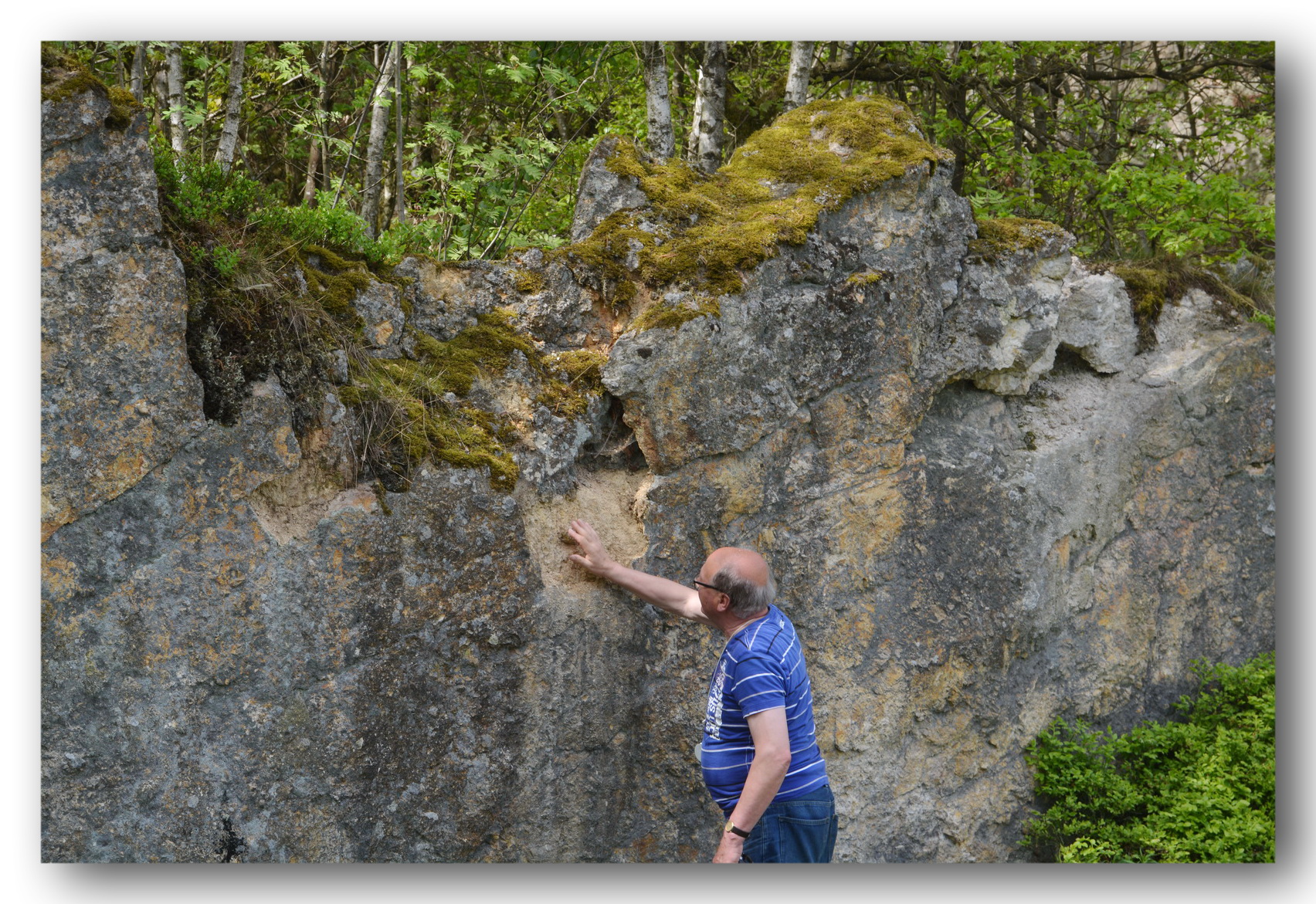

Die Verwerfungsfläche ist von einer Biomineralischen Kruste überzogen.
026_06_Pfahl - fotografiert: 2018
Pfahl Viechtach
Hinter dieser Kruste ist zerbrochenes Quarz-Gestein zu sehen - vermutlich ein bei der Verwerfung entstandener Kataklasit.
026_07_Pfahl - fotografiert: 2018
Pfahl Viechtach

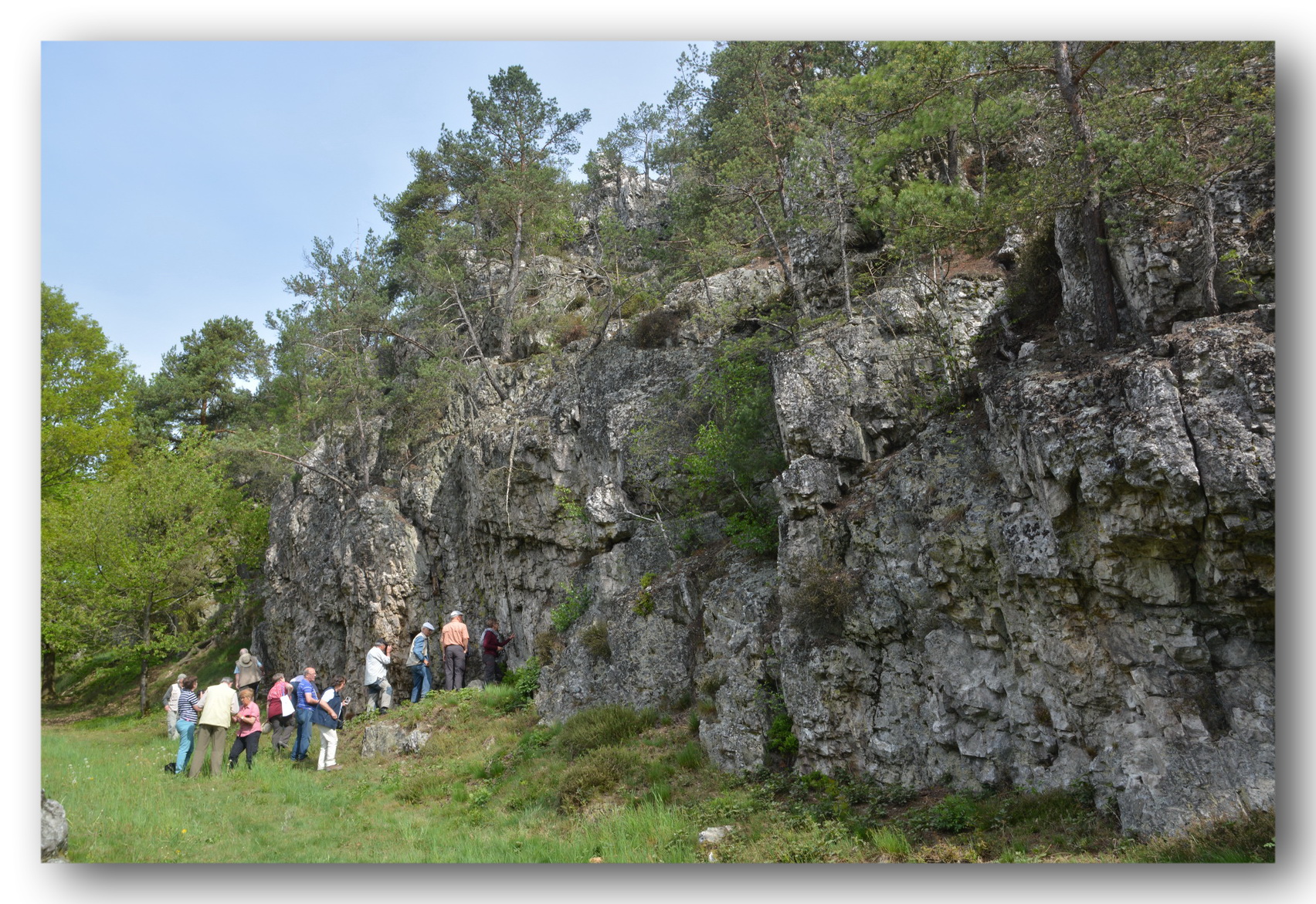

Pfahl - Ansicht von Süden.
Pfahl Viechtach
Weitere Ansicht von Süden.
026_09_Pfahl - fotografiert: 2000

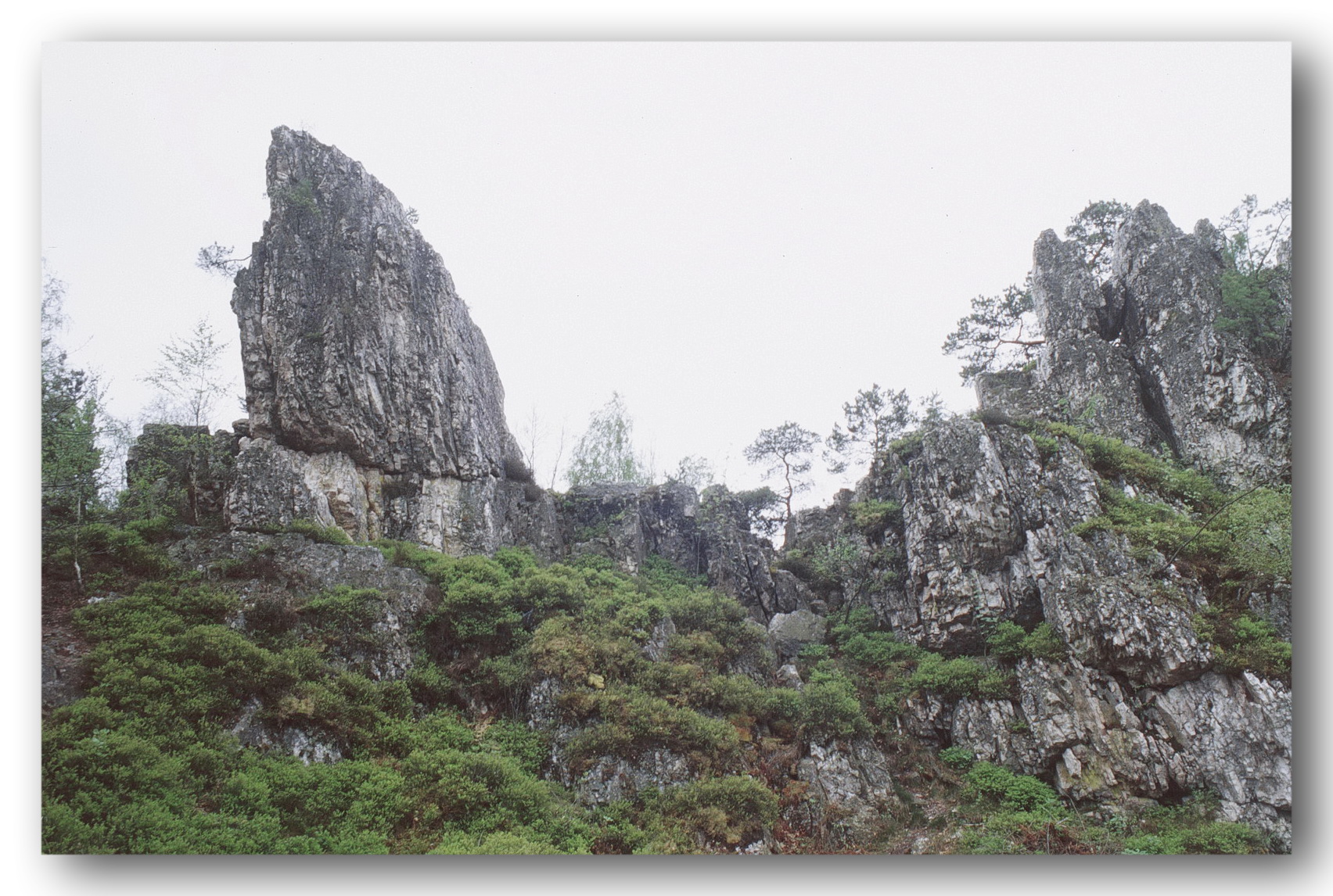

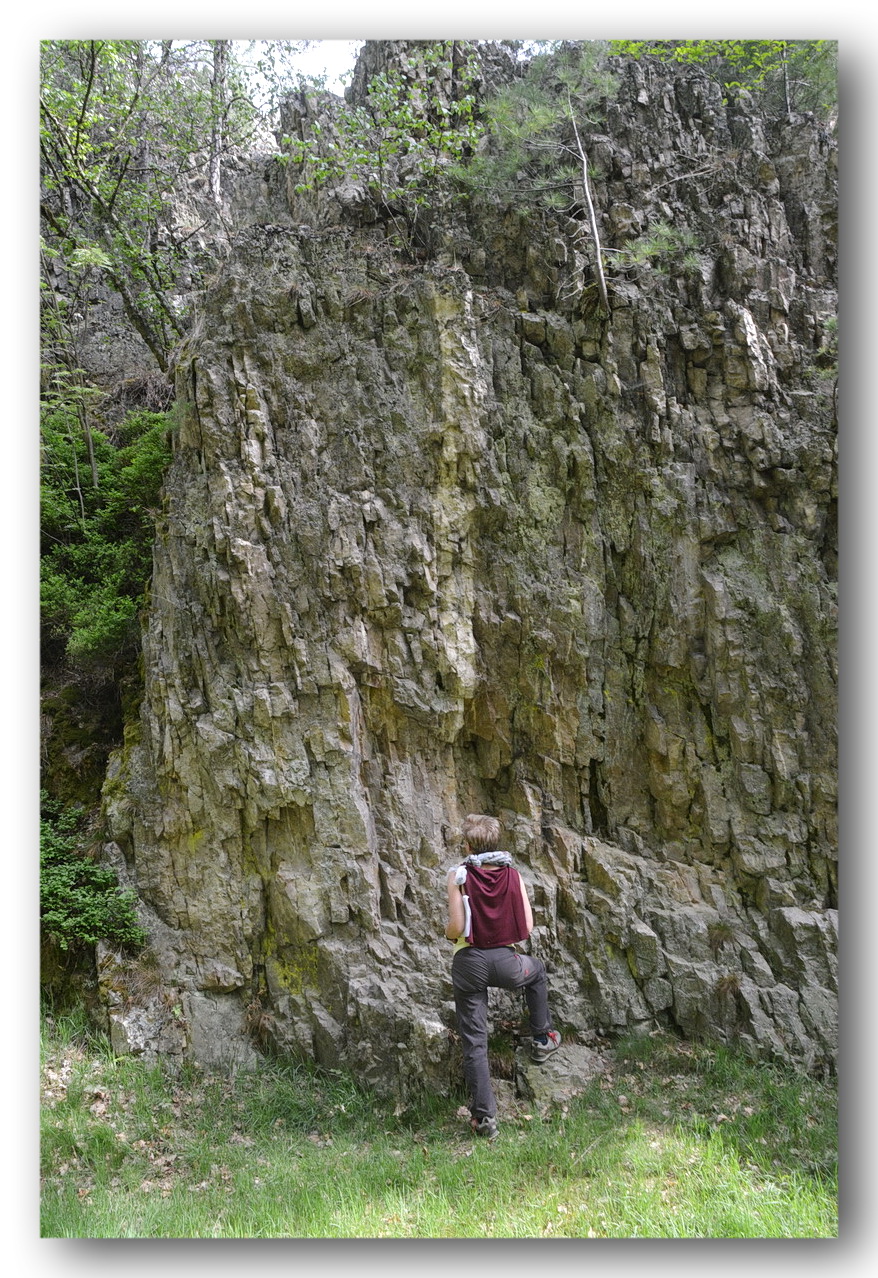

Pfahl Viechtach
Später verwachsene Ansicht. Die Entstehung flach gelagerter Trennflächen dürfte eine Folge von gravitativ verursachten Spannungen sein.
026_10_Pfahl - fotografiert: 2018
Pfahl Viechtach
Schräg zur Haupt-Ausrichtung des Pfahls intrudierte Quarz-Gänge, die wiederum durch parellel zu diesen Gängen entstandene Klüfte
unterteilt werden.
026_11_Pfahl - fotografiert: 2018
Pfahl Viechtach

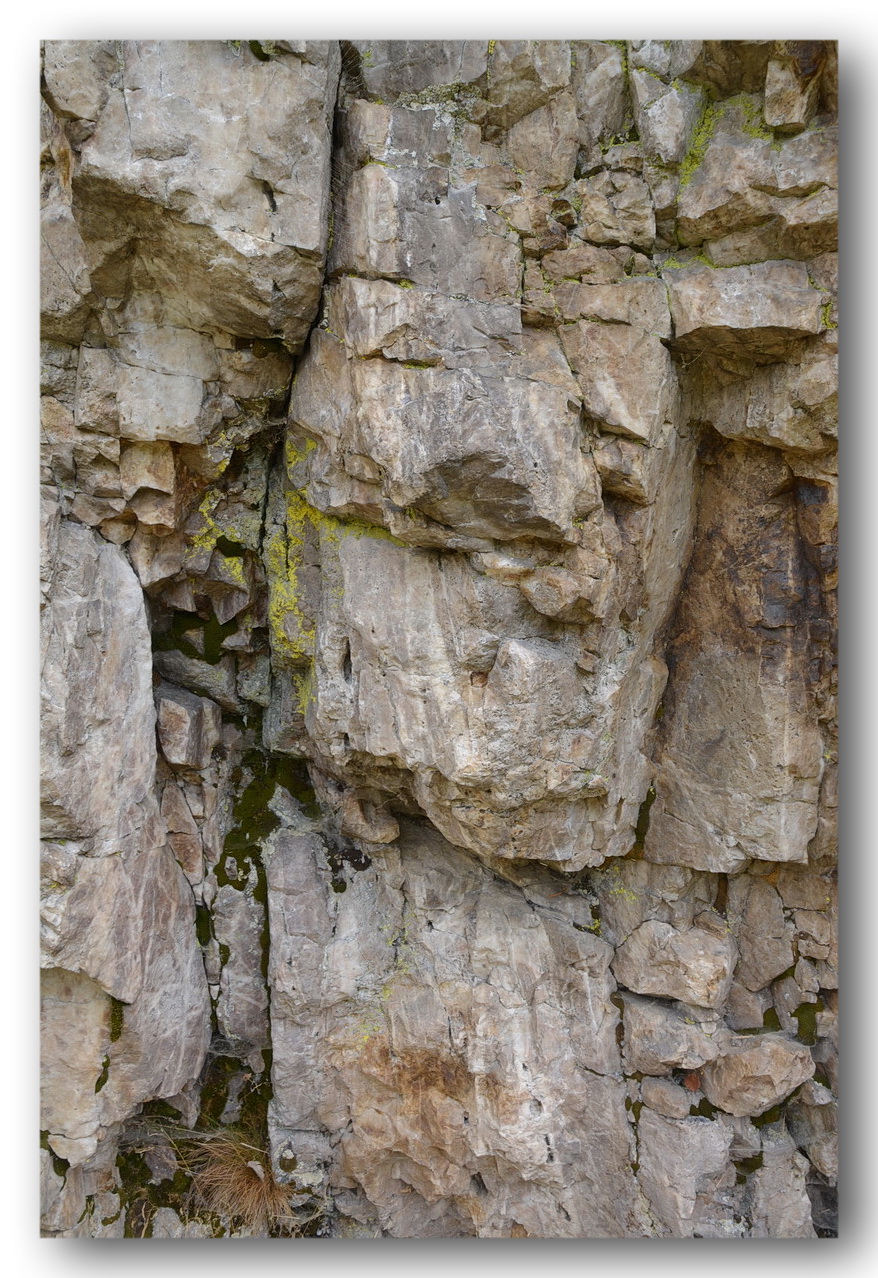

Ansicht mit aufgebrochenen Quarz-Block.
026_12_Pfahl - fotografiert: 2018
Pfahl Viechtach

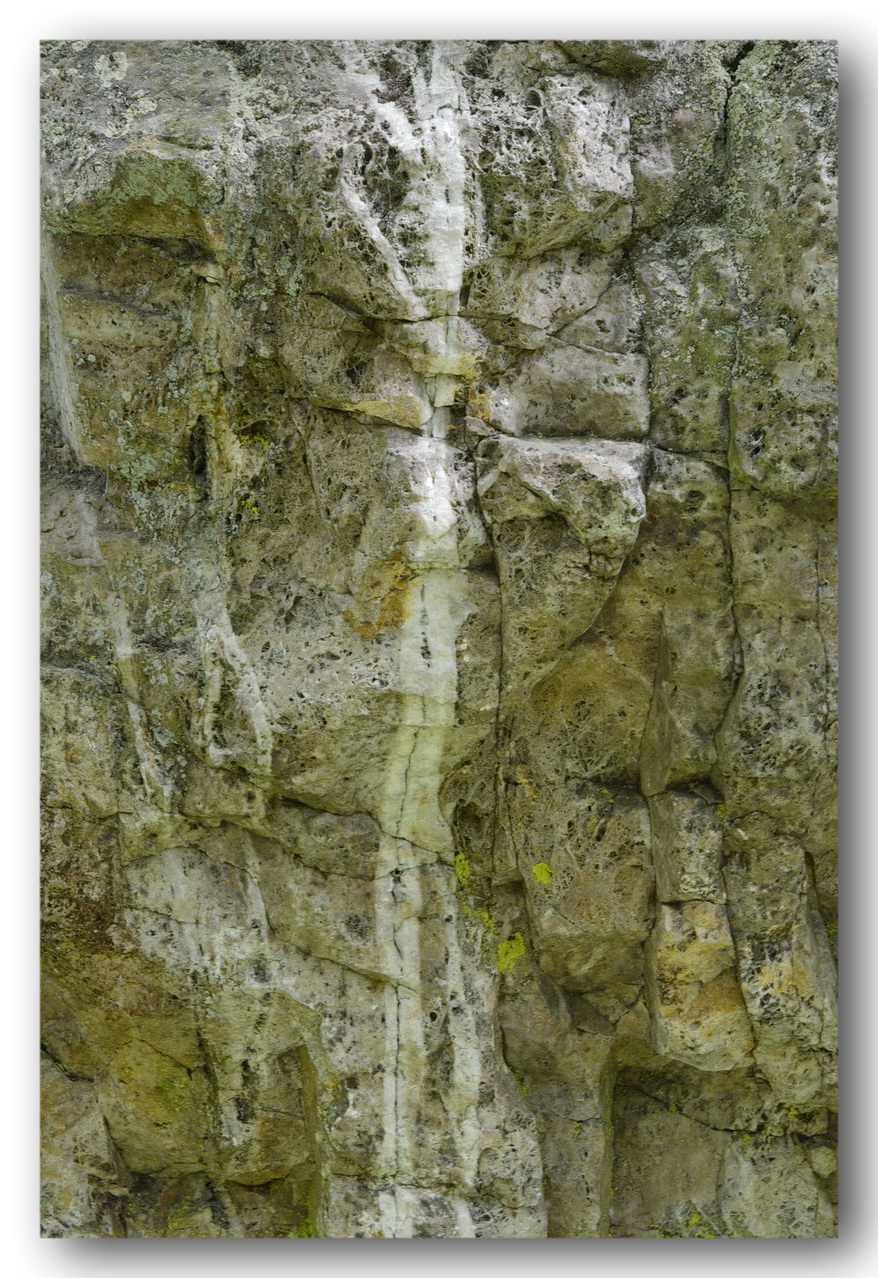

Weißer Quarz-Gang in löchrig verwittertem Quarz. Diese Loch-Verwitterung könnte durch leichter verwitterbare
Nebengesteinseinschlüsse oder Mineralaggregate entstanden sein?
026_13_Pfahl - fotografiert: 2018
Pfahl Viechtach
Nahansicht der oben abgebildeten Situation. In der Mitte des weißen Quarzganges verläuft ein schmales dunkles
Band. Wie mag dieses Muster enstanden sein? Möglicherweise ist der Quarz mit der Dehnung quer zu dem dunklen Band kristallisiert?
026_14_Pfahl - fotografiert: 2018
Pfahl Viechtach

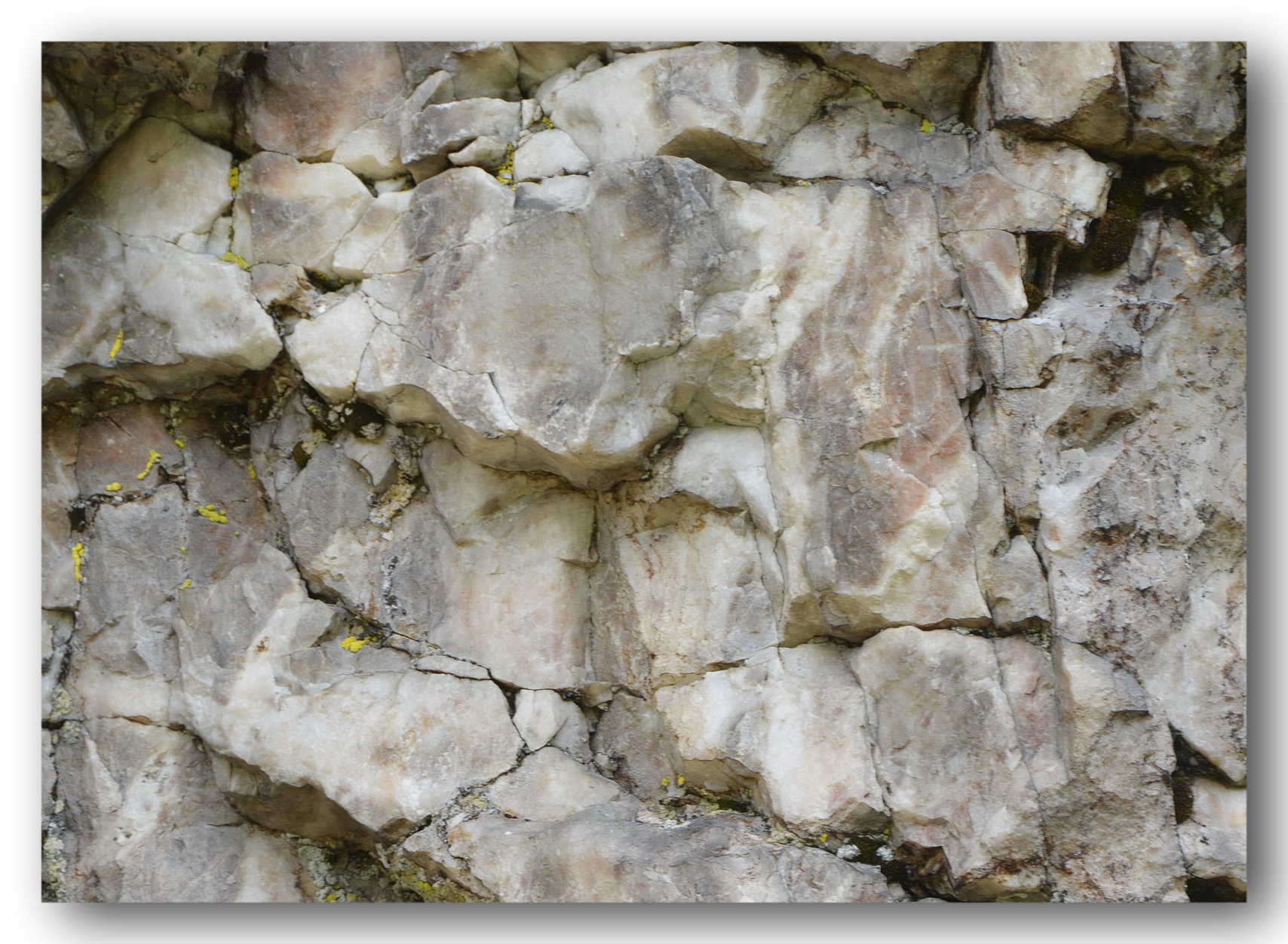

Der "normale" Aufbau des Pfahlquarzes lässt sich nach SCHAARSCHMIDT et al. 2019 in drei Phasen untergliedern.
Zuerst rötlicher und dunkler feinkristalliner Quarz, dann weiße Gänge, oft mit diffusen Rändern, und schließlich klar
abgegrenzte Gänge mit gröber kristallinem Quarz.
Zumindest die ersten zwei Generationen scheinen hier sichtbar zu sein.
026_15_Pfahl - fotografiert: 2018
Pfahl Viechtach
Weitere Ansicht des Pfahlquarzes mit zumindest den ersten beiden Quarz-Generationen.
026_16_Pfahl - fotografiert: 2010
Pfahl Weissenstein

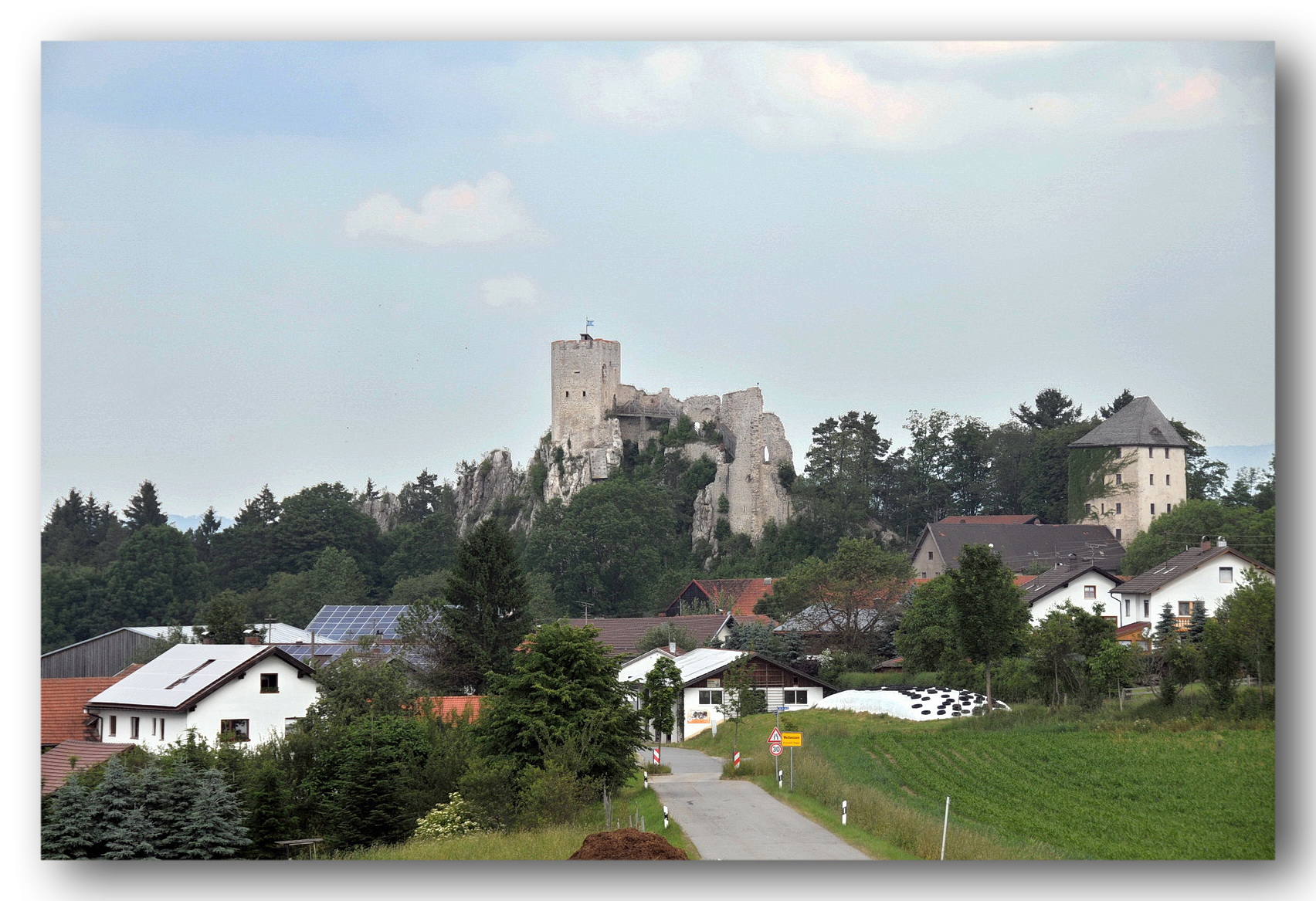

Pfahlquarz mit der Ruine Weissenstein, Ansicht von Süden.
026_17_Pfahl - fotografiert: 2000
Pfahl Weissenstein

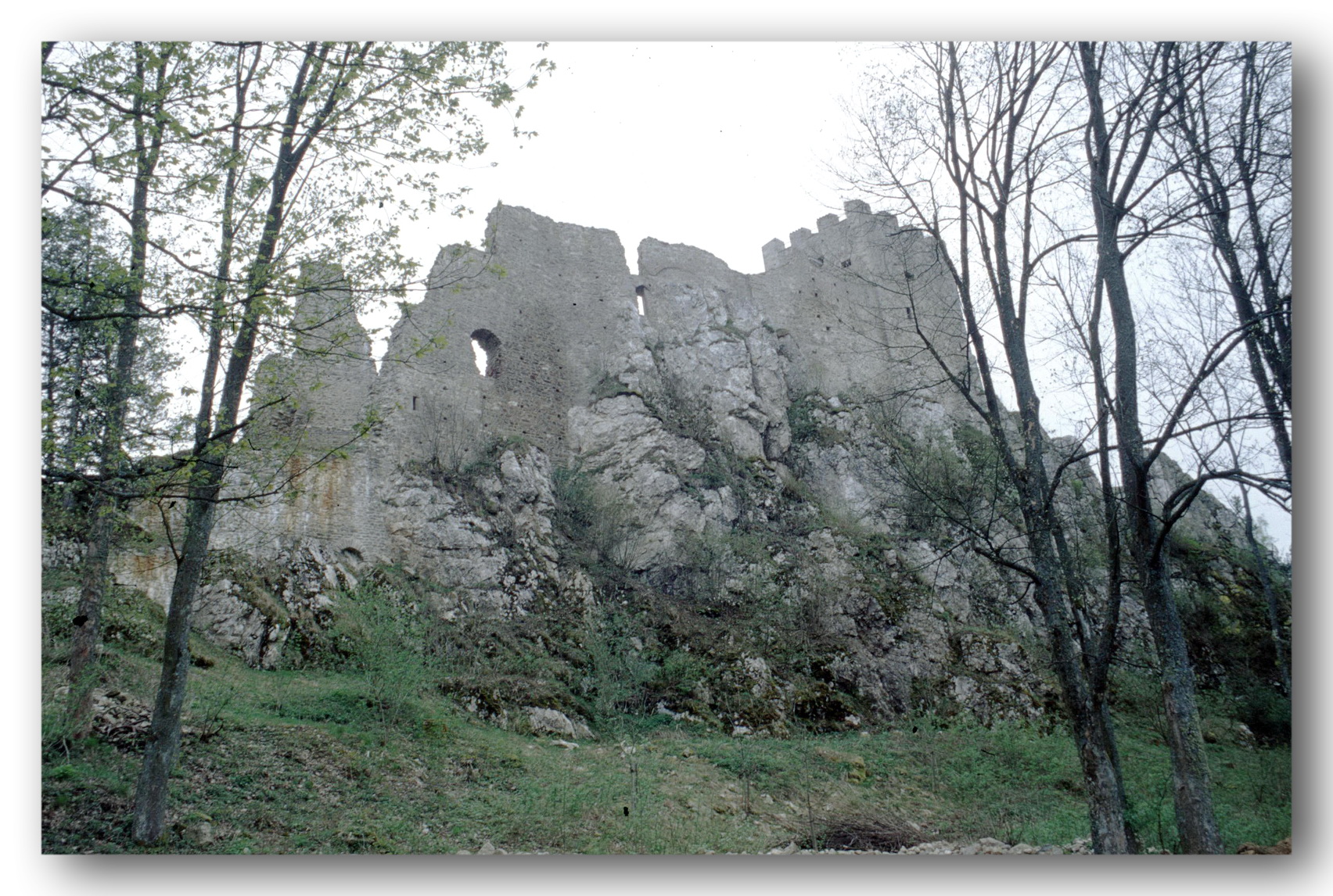

Ruine Weissenstein, Ansicht von Norden.
026_18_Pfahl - fotografiert: 2000
Pfahl Weissenstein
Ruine Weissenstein, Ansicht von Norden.
Pleystein Pegmatit

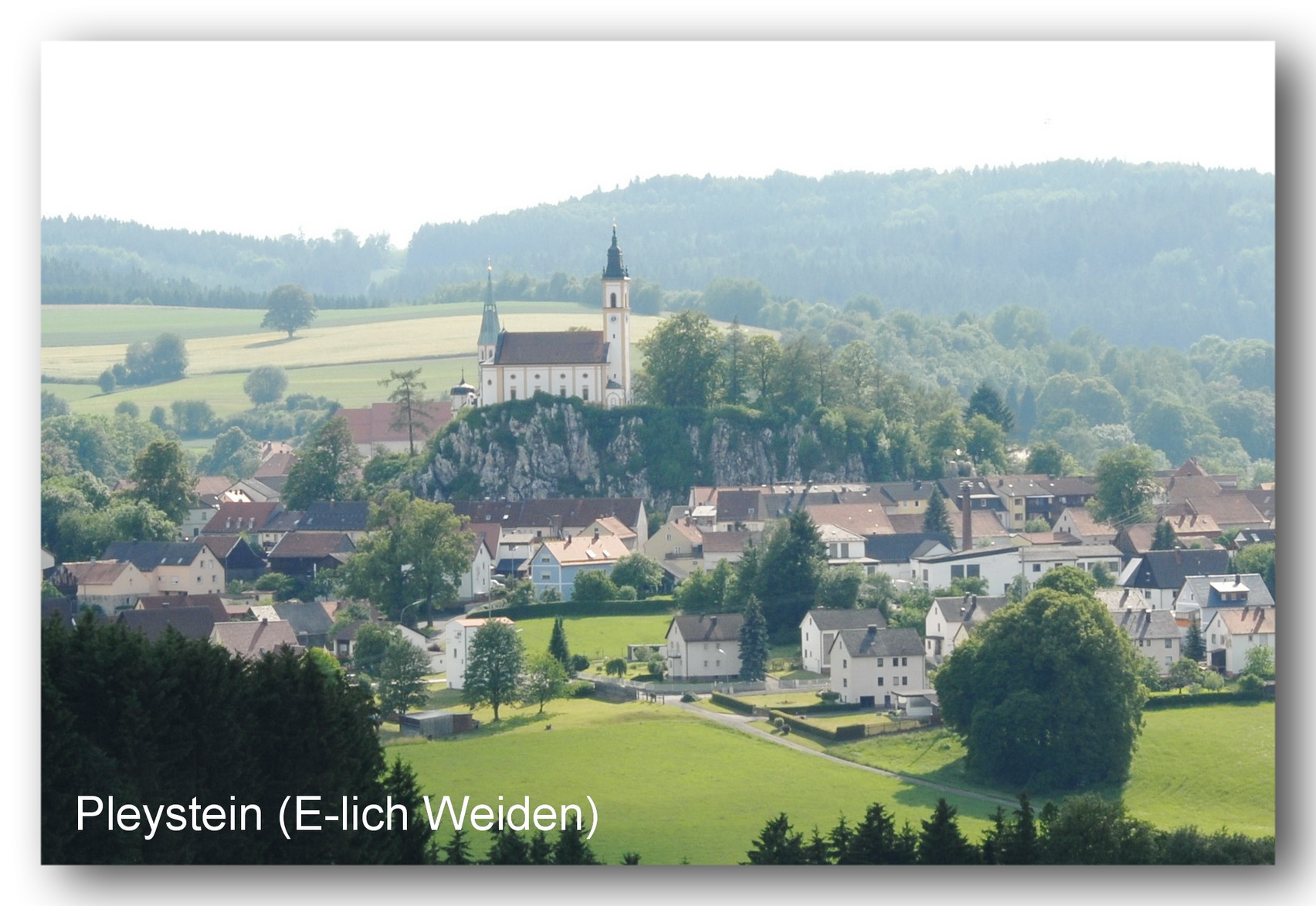

Im Gegensatz zu dem gangförmigen Vorkommen des Bayerischen Pfahls ist der Quarzfels bei Pleystein (Oberpfalz)
aus einem an einen Granitkörper angeschlossenen Pegmatit enstanden.
Pleystein Pegmatit
Am Fuß des Quarzfelsen führt ein schon lange aufgelassener kurzer Stollen zu charakteristischen Pegmatit-Bildungen,
die neben Quarz auch große Feldspäte und Glimmer führen.
026_21_Pfahl - fotografiert: 2007
Pleystein Pegmatit
Quarz-Blöcke auf der Höhe des Pleysteiner Quarz-Felsens.
026_22_Pfahl fotografiert: 2007
Pleystein Pegmatit
Nah-Ansicht eines Quarz-Blocks. Der Quarz wird eng von Rissen druchzogen, in denen
- vermutlich aus Drucklösungen stammender - feinerer (weniger durchscheinender) Quarz konzentriert ist.
026_23_Pfahl - fotografiert: 2010
Saunstein

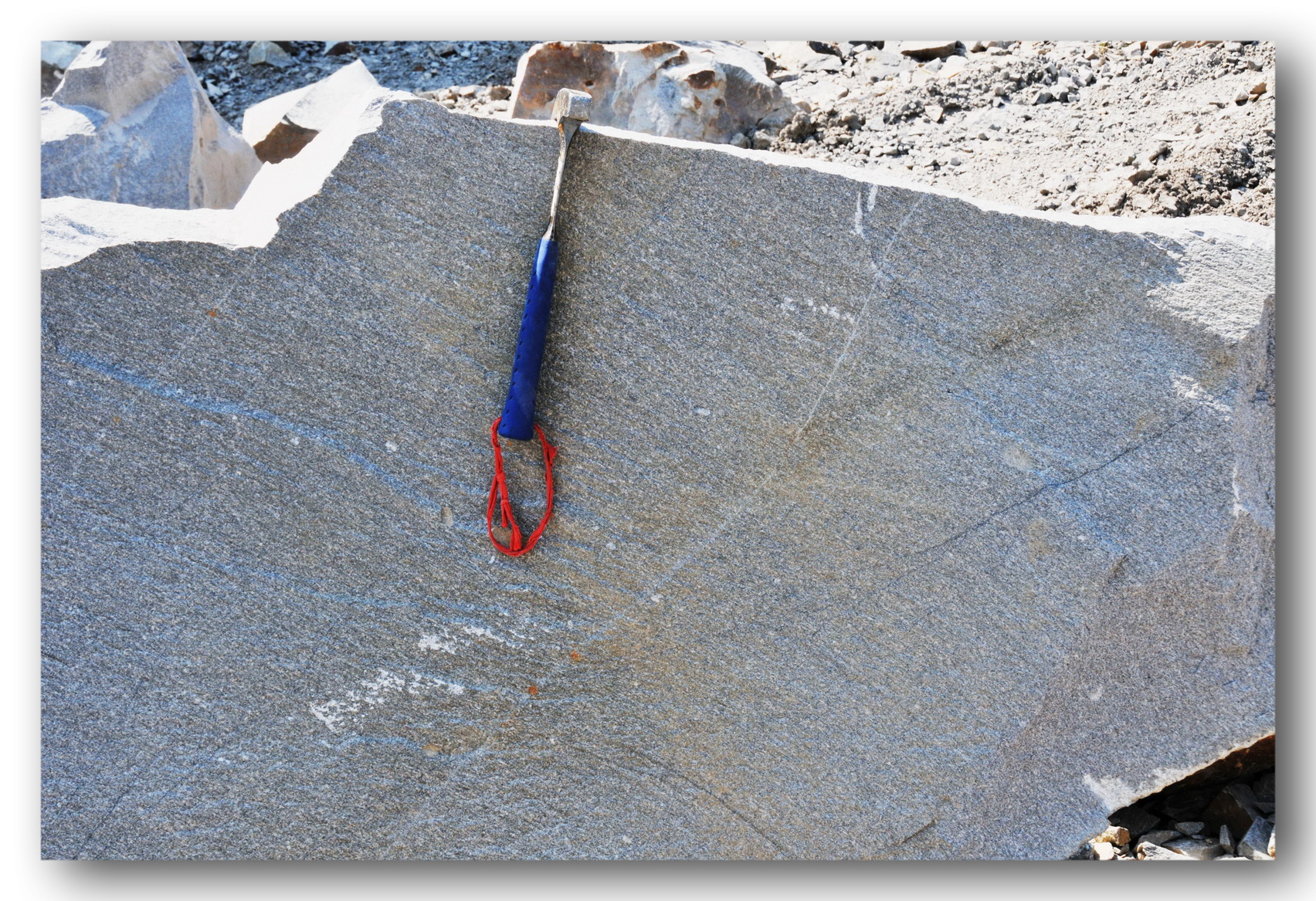

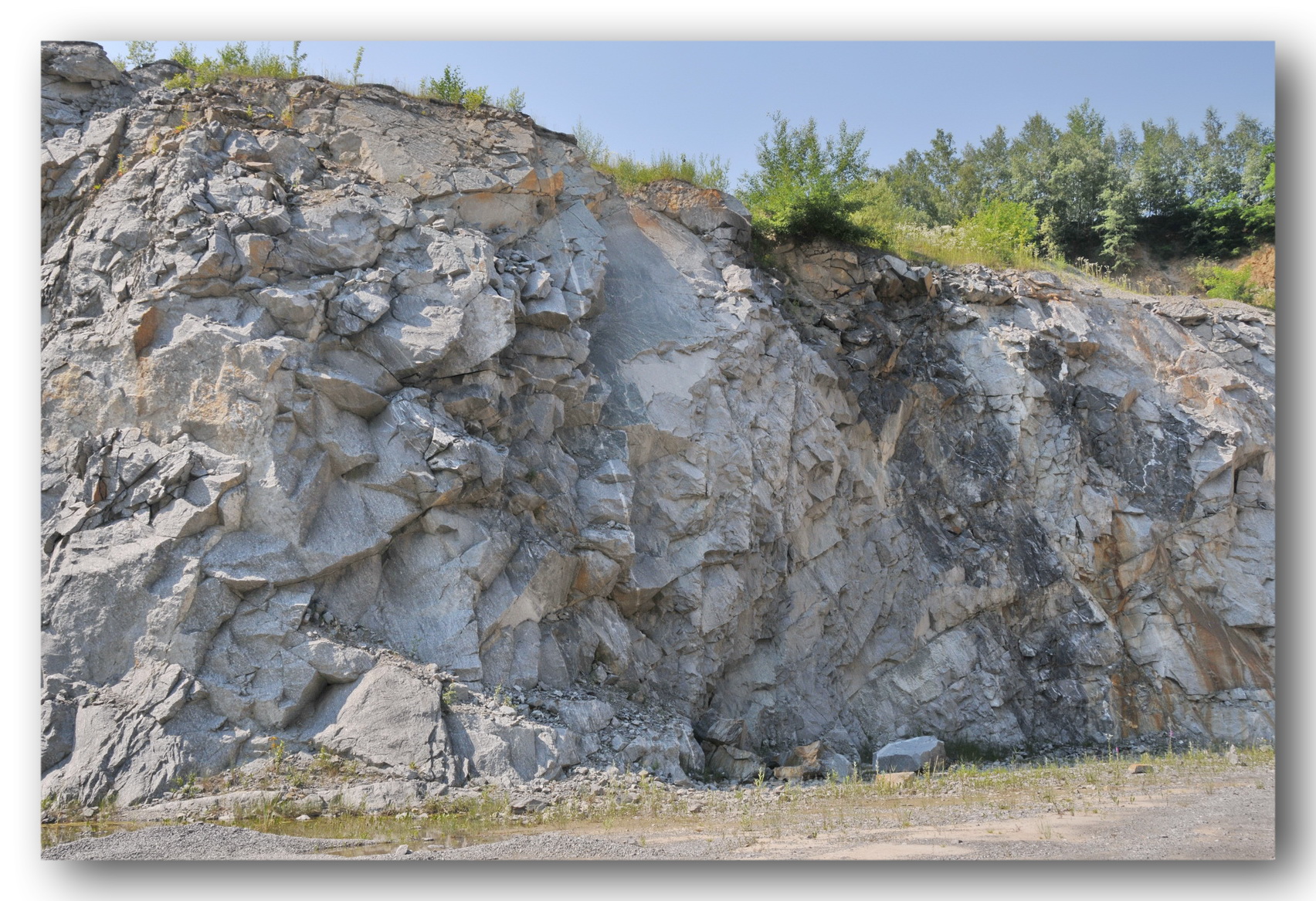

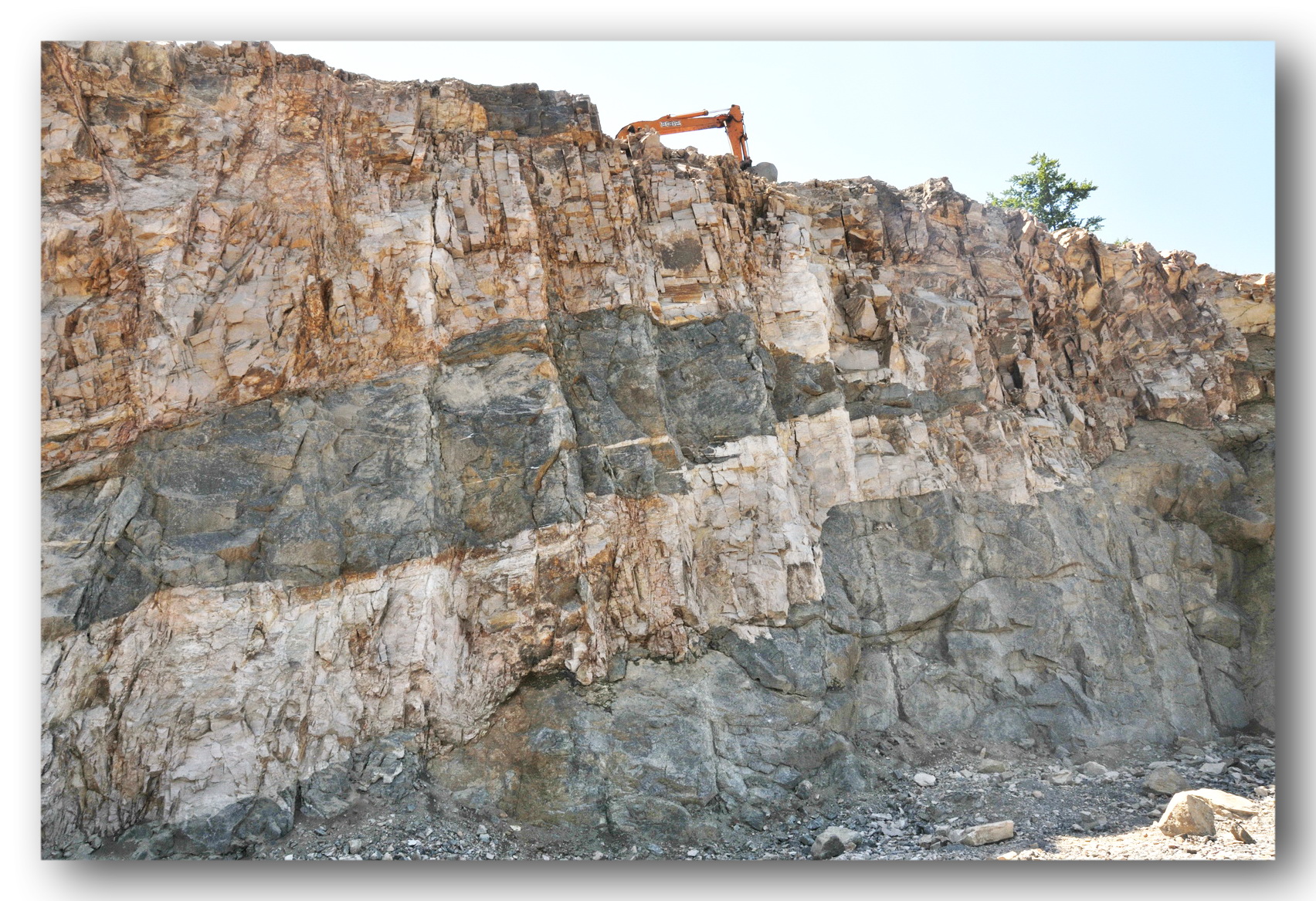

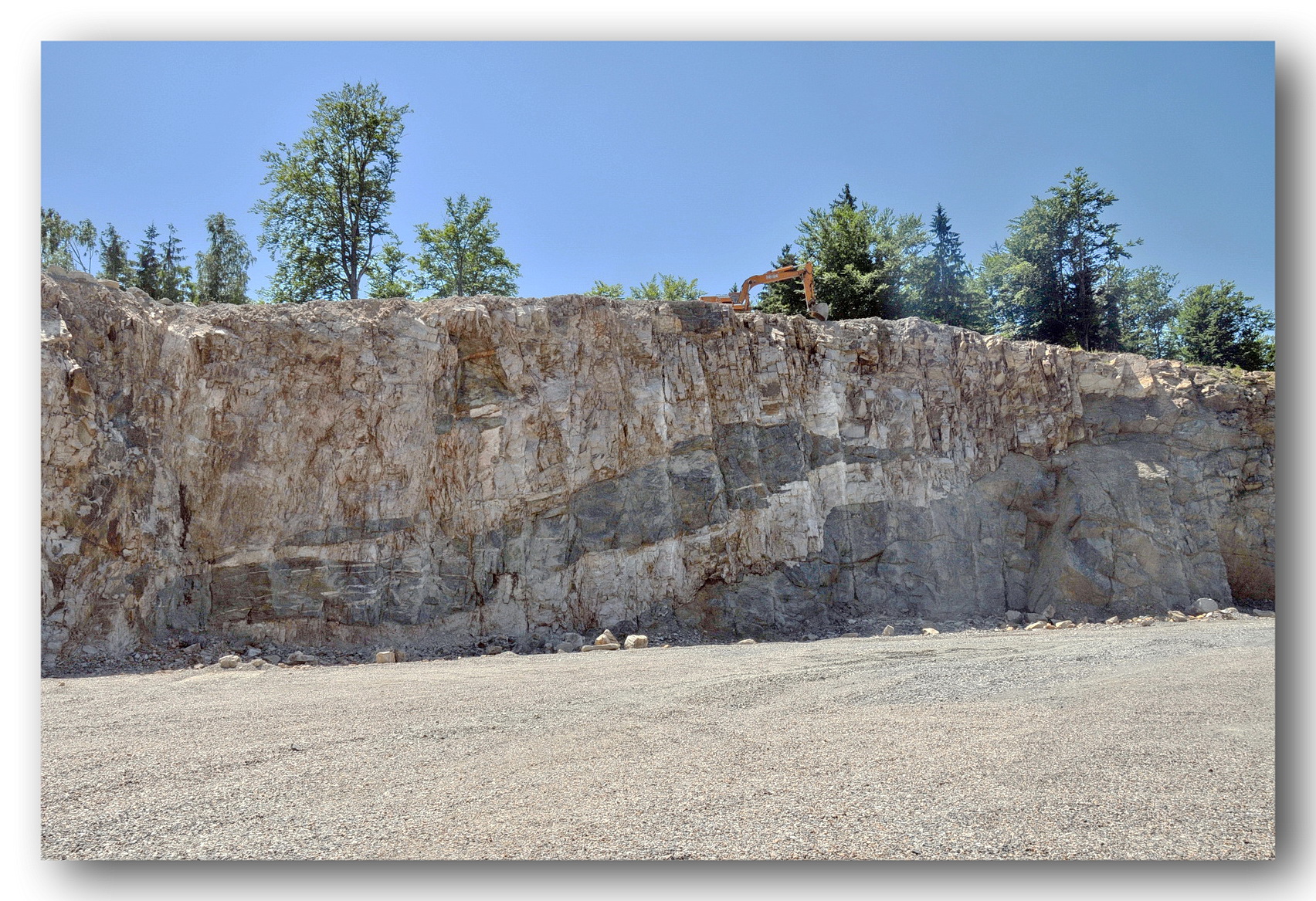

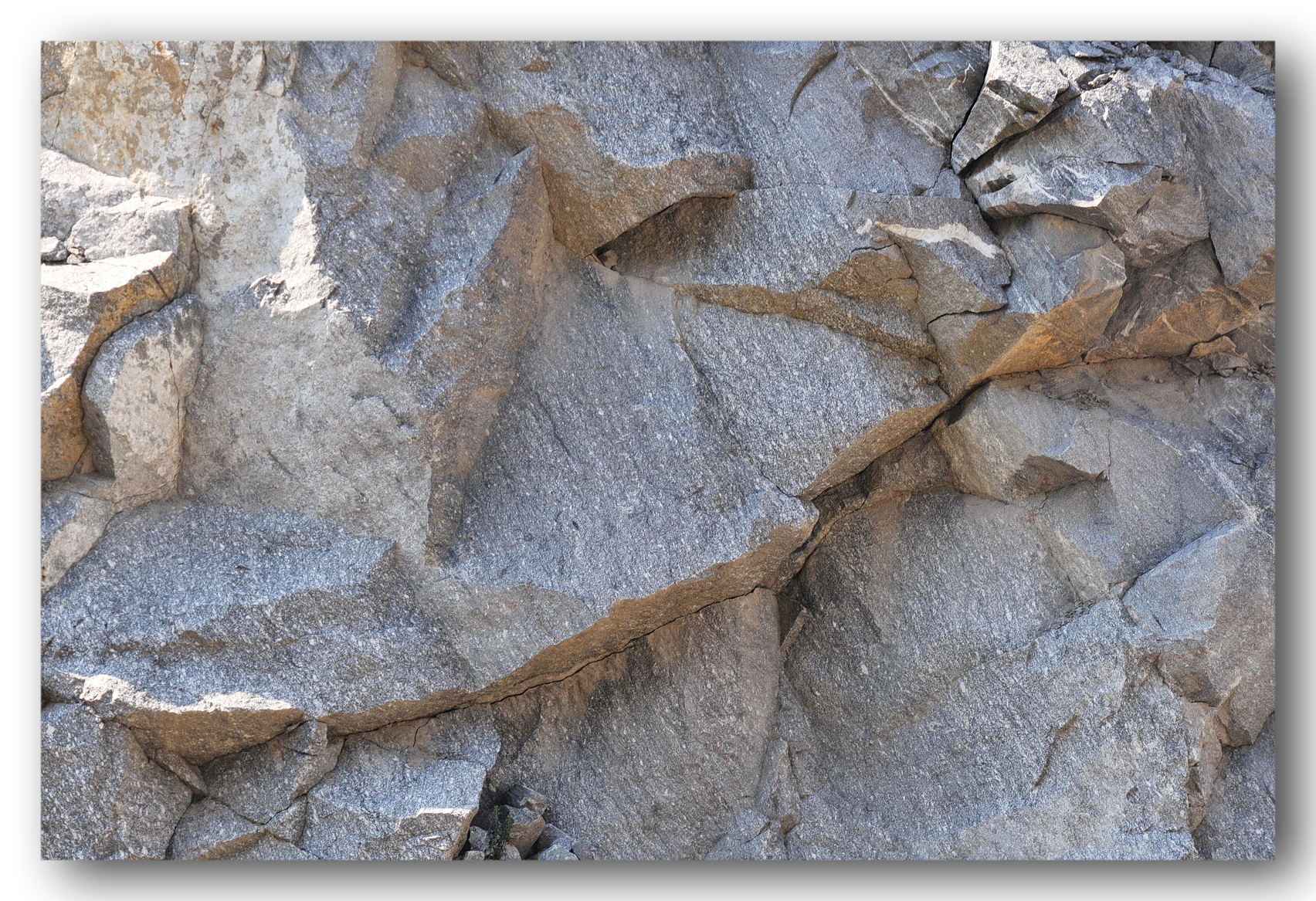

Steinbruchwand mit großen dunklen Scherkörpern. Man beachte auch die engständige steile Klüftung, die diese
Strukuren durchzieht.
026_24_Pfahl - fotografiert: 2010
Saunstein
Nah-Ansicht der obigen Steinbruchwand mit dunklen Scherkörpern. Das helle Umgebungsgestein ist ein Gneis.
Saunstein

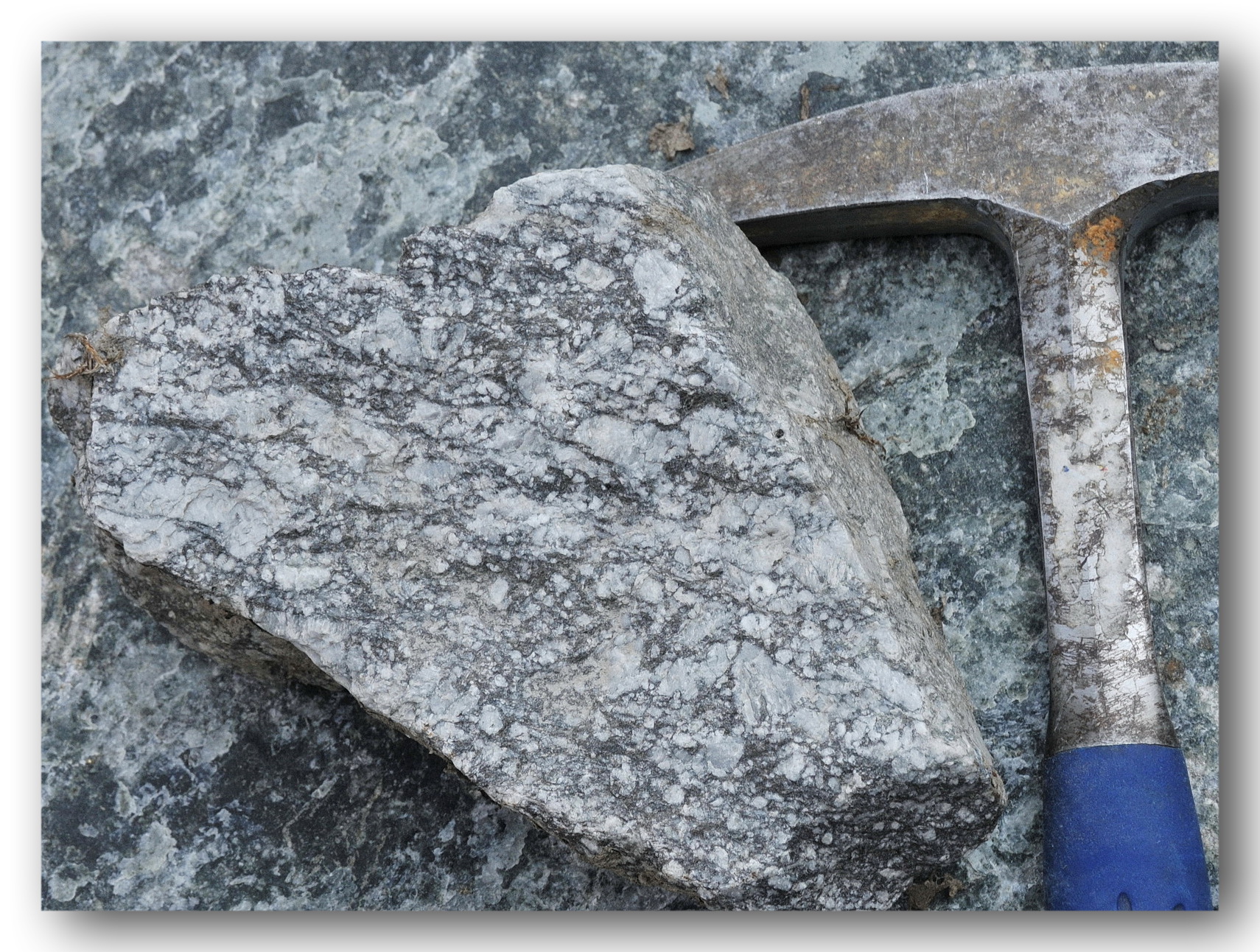

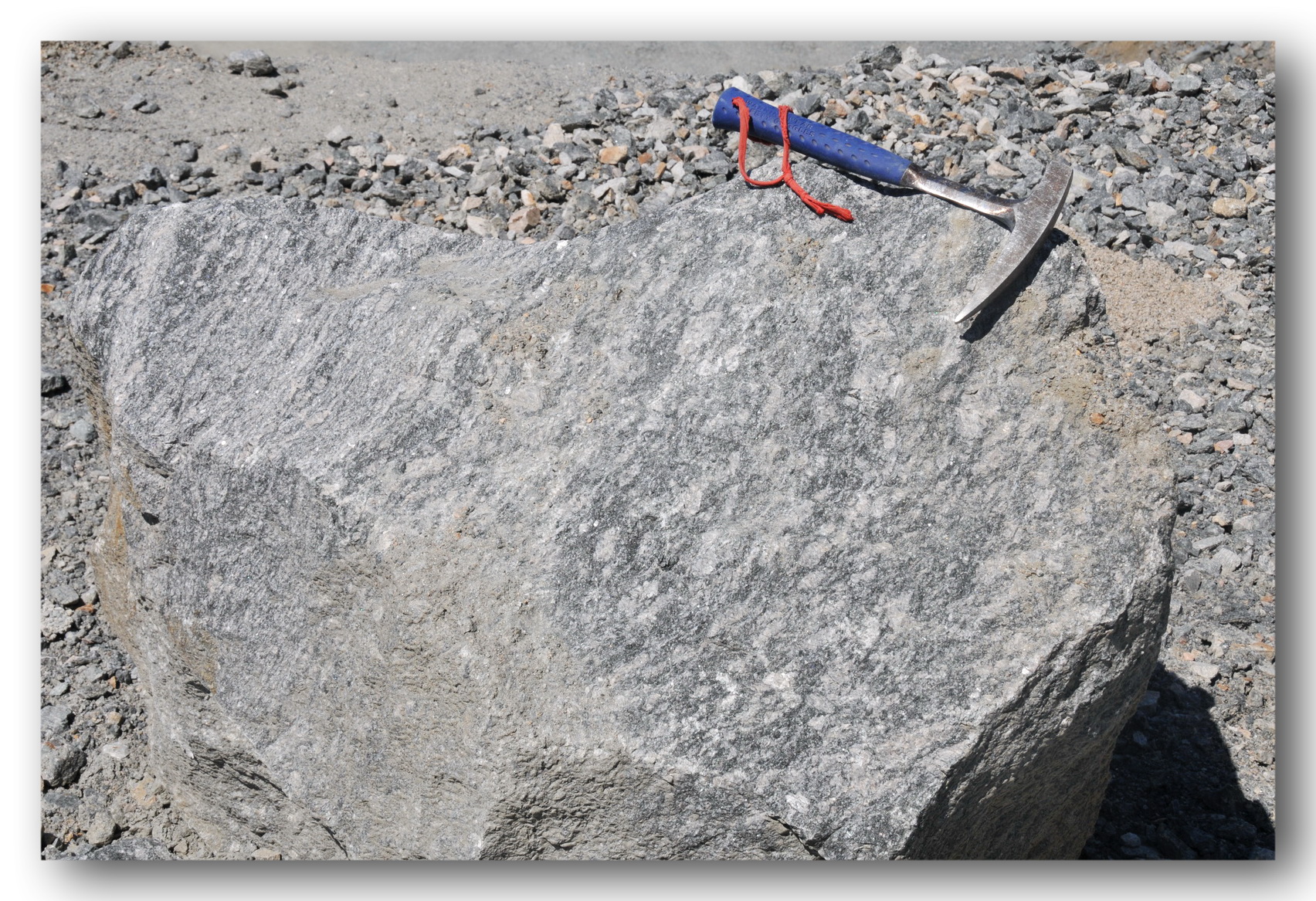

Block aus der als Palit ("Pfahlgestein") bezeichneten Fazies. Charakteristisch sind große Kalifeldspäte in einer relativ dunklen Matrix.
Die Frage, ob es sich dabei um Porphyroklasten oder Porphyroblasten handelt, wird kontrovers diskutiert.
Saunstein

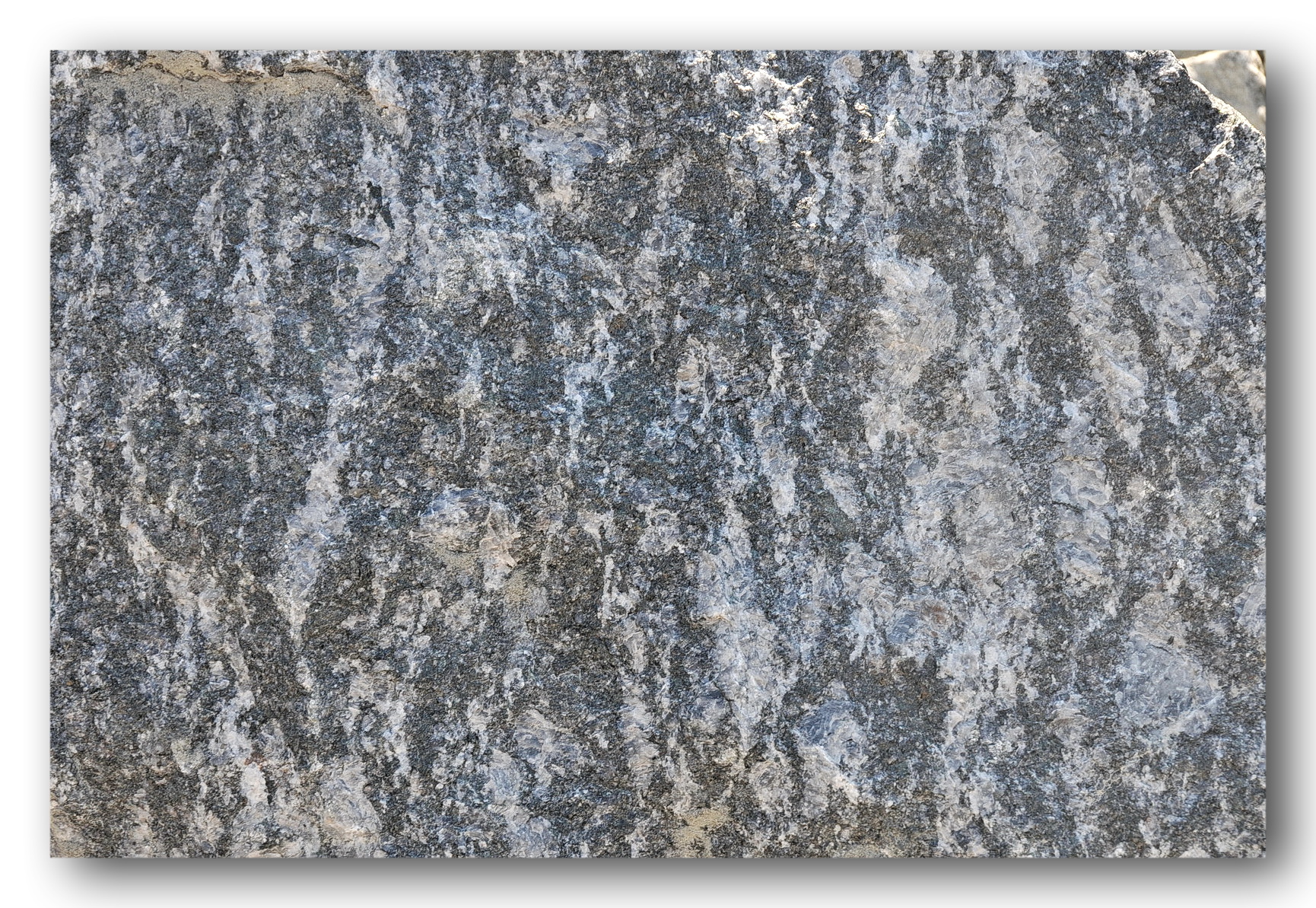

Palit mit duktil mylonitischem Gefüge. Die Feldspäte sind nun zu langgezogenen Schlierenn deformiert.
Die hohen dunklen Anteile des Gesteins kommen möglicherweise durch Magmenmischung des Ausgangsgesteins zustande.
Saunstein

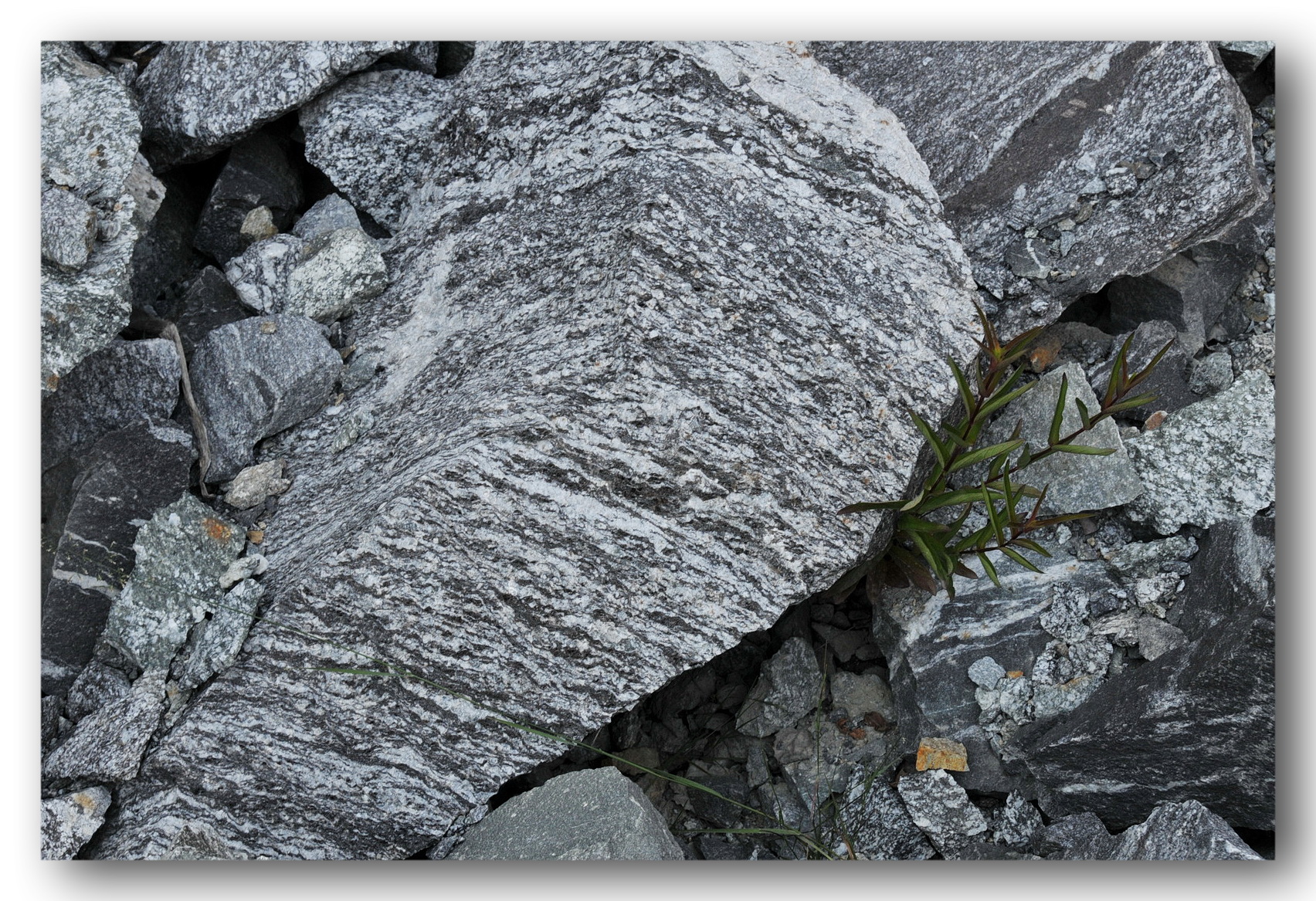

Helle, feinkrisalline Gneise sind ebenfalls in dieser stark defomierten Zone in der nahen
Umgebung des Pfahls zu finden
Rattenberg
Der Steinbruch liegt in einem auch als "Nebenpfahl" bezeichneten Myloniz-Ast, der östl. Viechtach nach SE
abzweigt. Auch hier findet man eine Vielfalt unterschiedlich deformierter Gesteine.
Rattenberg
Feinkörniger heller Gneis (aus dem linken Bereich der obigen Ansicht).
Rattenberg
Feinkörniger heller Gneis (nähere Ansicht). Eingeregelte Feldspäte sind deutlich erkennbar.
Rattenberg
Es geht noch feinkörniger ...
Rattenberg
Grobkörniger Gneis mit großen Feldspäten (vermutl.Porphyrklasten eines granitoiden Ausgangsgestein). Allerdings
etwas höherer Anteil dunkler Minerale als die oben abgebildeten Gneise.
Rattenberg
Variation des oben abgebidetenn Typs, mit höherem dunklen Matrix-Anteil.Die Feldspäte sind teilweise leicht zerbrochen.
Rattenberg
Wie oben, nun aber mit starke zerbrochenen Feldspäten:aus dem mylonitischen Gneis ist ein Kataklasit geworden!
Rattenberg

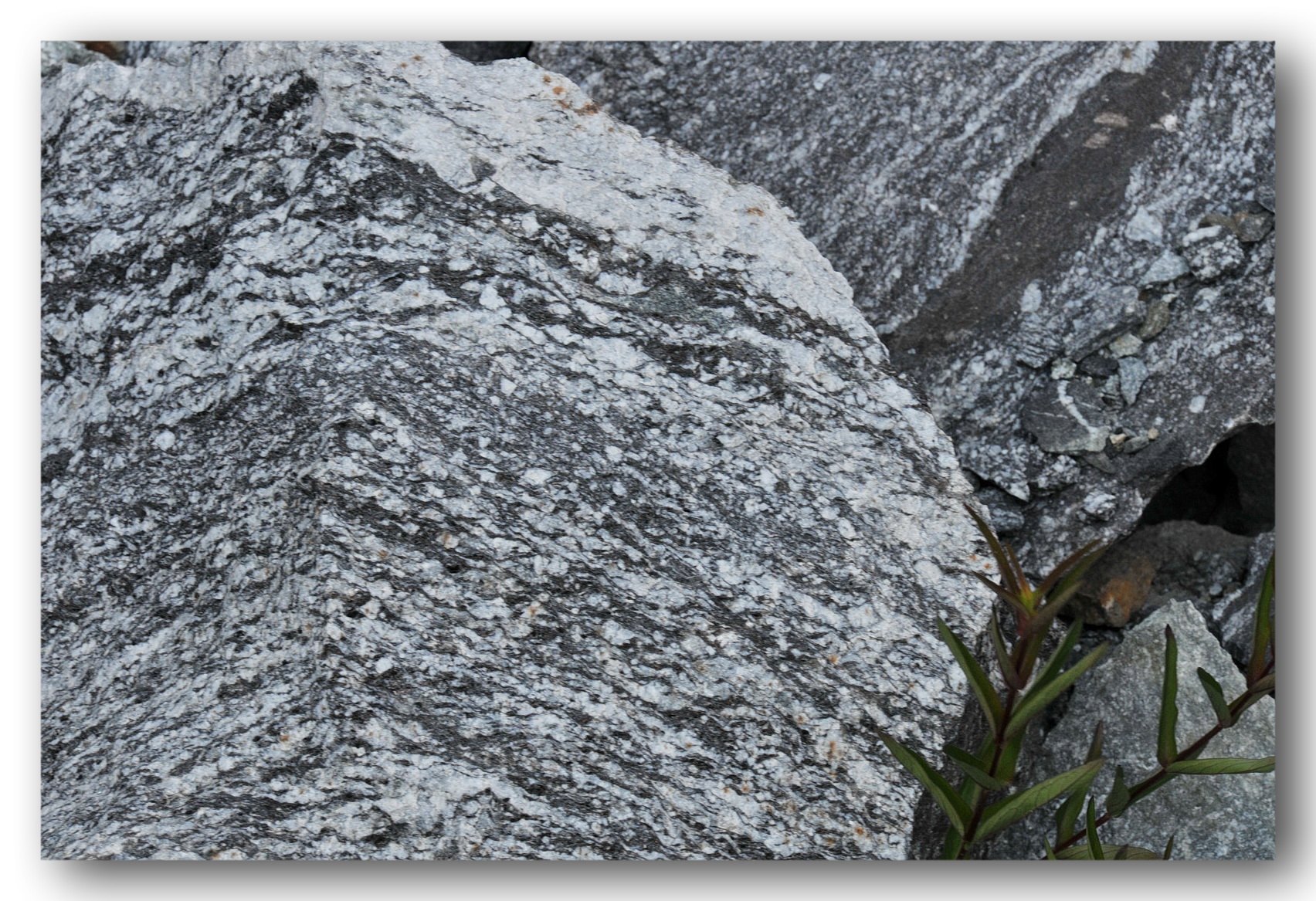

Gneis mit duktil geschleppten Feldspat-Körnern.
Rattenberg
Gneis mit duktil geschleppten Feldspat-Körnern (Nah-Ansicht).
026_37_Pfahl - fotografiert: 2010
Rattenberg

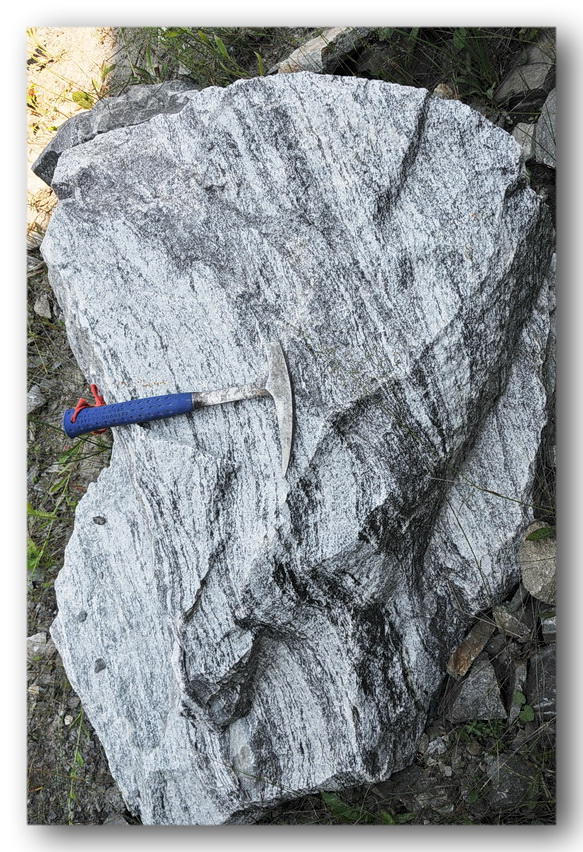

Feinkörniger Gneis. Das mylonitische Gneis-Gefüge durchzieht auch schräg dazu eingelagerte dunkle Schlieren (magmatische oder
tektonische Einschlüsse des Ausgangsgesteins).
026_38_Pfahl - fotografiert: 2010
Rattenberg

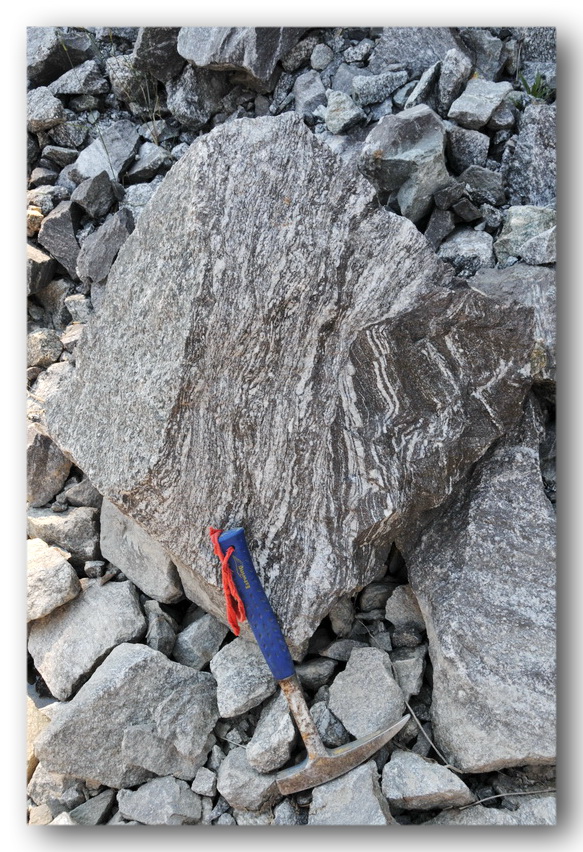

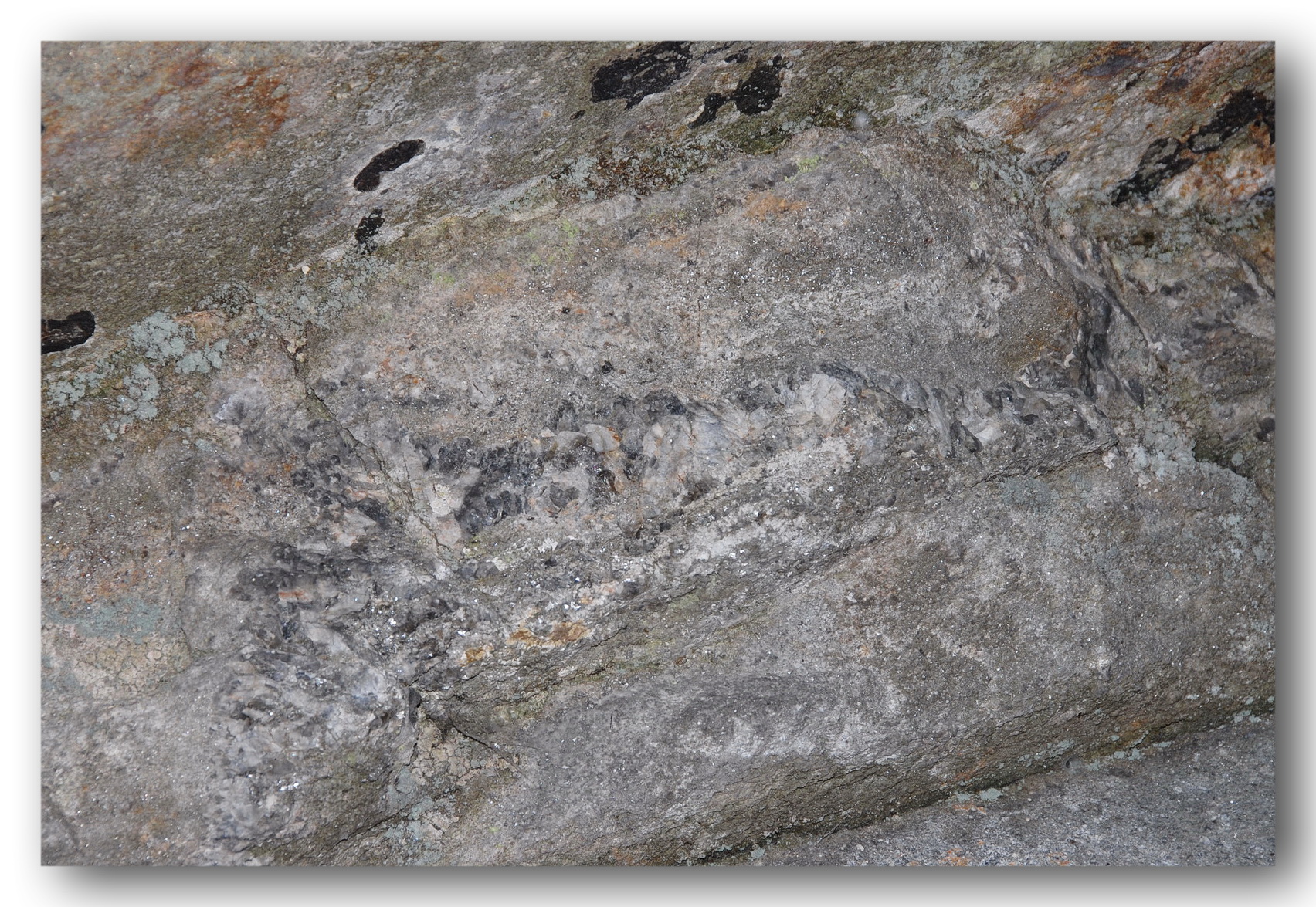

Heterogener Gneis mit dunklem Einschluss. Dieser Einschluss vermochte sein ursprüngliches Gefüge vor der später
erfolgten, abweichenden tektonischen Ausrichtung des Gesamtgesteins zu bewahren.
Erklärende Hypothese: (1) Anatexis fühhrt zur Bildung eines Migmatits -(2) Der Migmatit erfährt
nach Abkühlung eine erste duktile Deformation (sichtbar in dem dunklen Einschluss) - (3) Das Gestein erfährt eine erneute, nun aber anders orientierte
duktile Deformation (wobei das Gefüge des großen Einschlusses verschont bleibt)
Rattenberg
Nah-Ansicht: Gneis mit tektonisch eingelagerter dunkler Gneis-Scholle. Kleinere dunkle Einschlüsse mögen im Gegensatz zu dieser
Scholle in das nachfolgende Gneis-Gefüge integriert worden sein.
Rattenberg

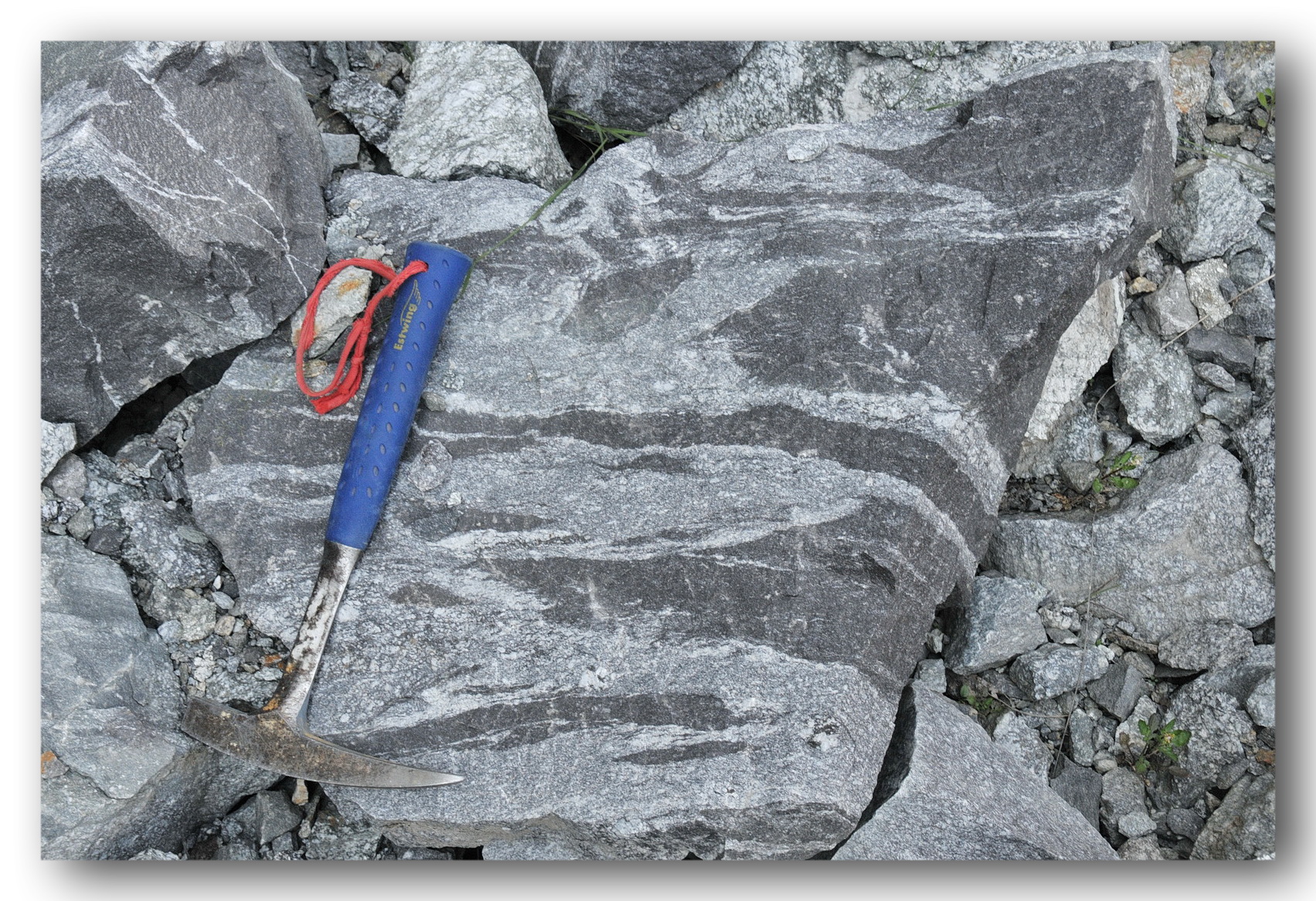

Mylonit mit eingeregelten dunklen Einschlüssen.
Hypothese zur Entstehung dieses "Mischgestein":
(1) Anatexis oder Magmenmischung führt zur Entstehung eines Mischgesteins -
(2) Nachfolgende duktile Deformation
Rattenberg

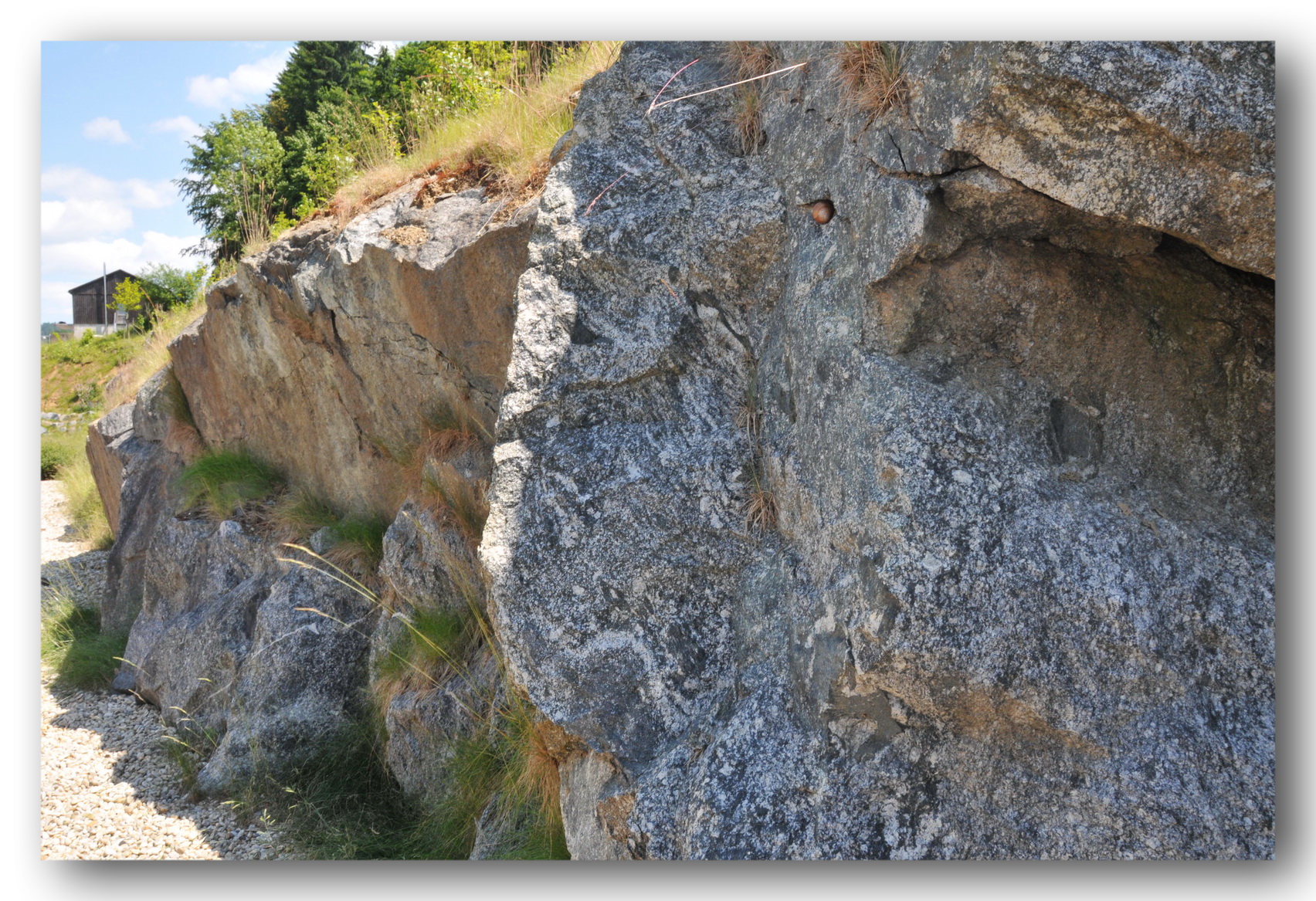

Block mit drei unterschiedlichen Gefügen: (1 rechts) schwach eingeregelter Gneis mit großen Feldpäten
(2 mitte) ein schmaler Streifen mit stark mylonitischer Korn-Zerkleinerung -
(3 links) dunkles Gestein mit duktil eingearbeiten Stücken aus stark mylonitisiertem hellen Gneis.
Protolith: Mischgestein?

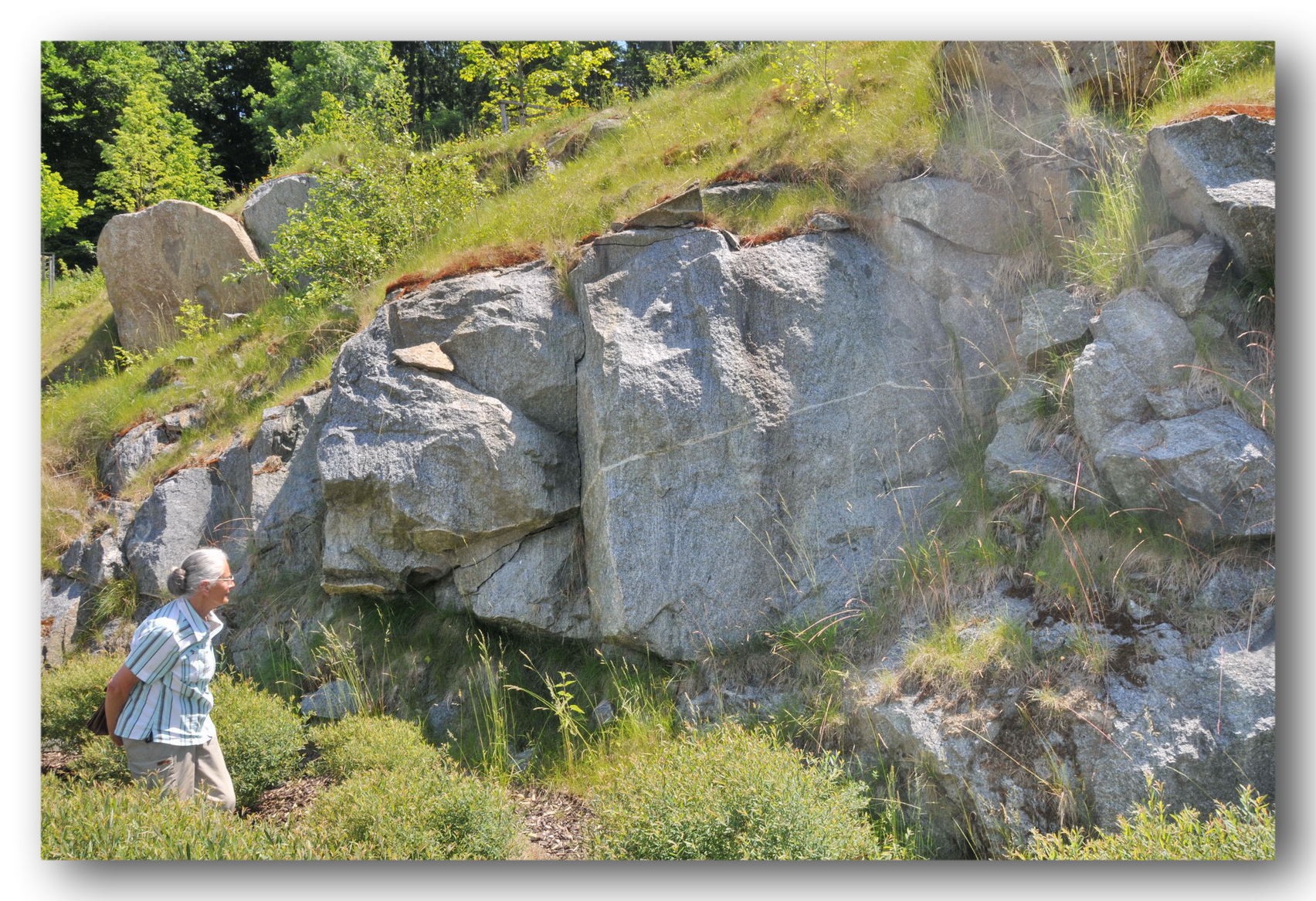

Grafenau (neben Sparkasse)
Feinkörniger heller Gneis
026_43_Pfahl - fotografiert: 2010
Grafenau (neben Sparkasse)

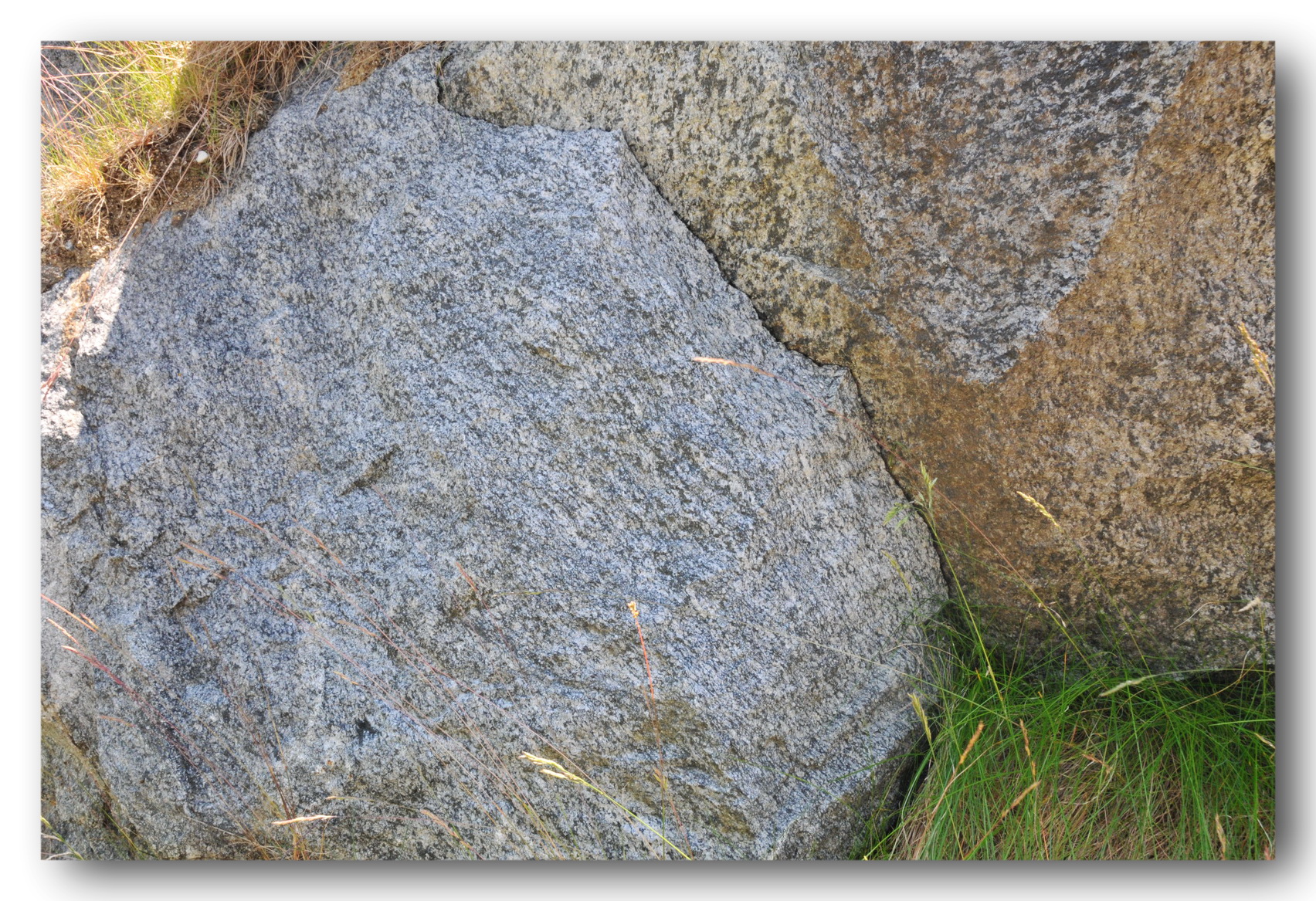

Feinkörniger heller Gneis (Nahansicht). Rechts darüber (weniger frische Oberfläche) ist ein deutlich
anderes Gestein mit größeren dunklen Mineralen und anders gerichteter Gefüge-Einregelung zu sehen.
Grafenau (neben Sparkasse)

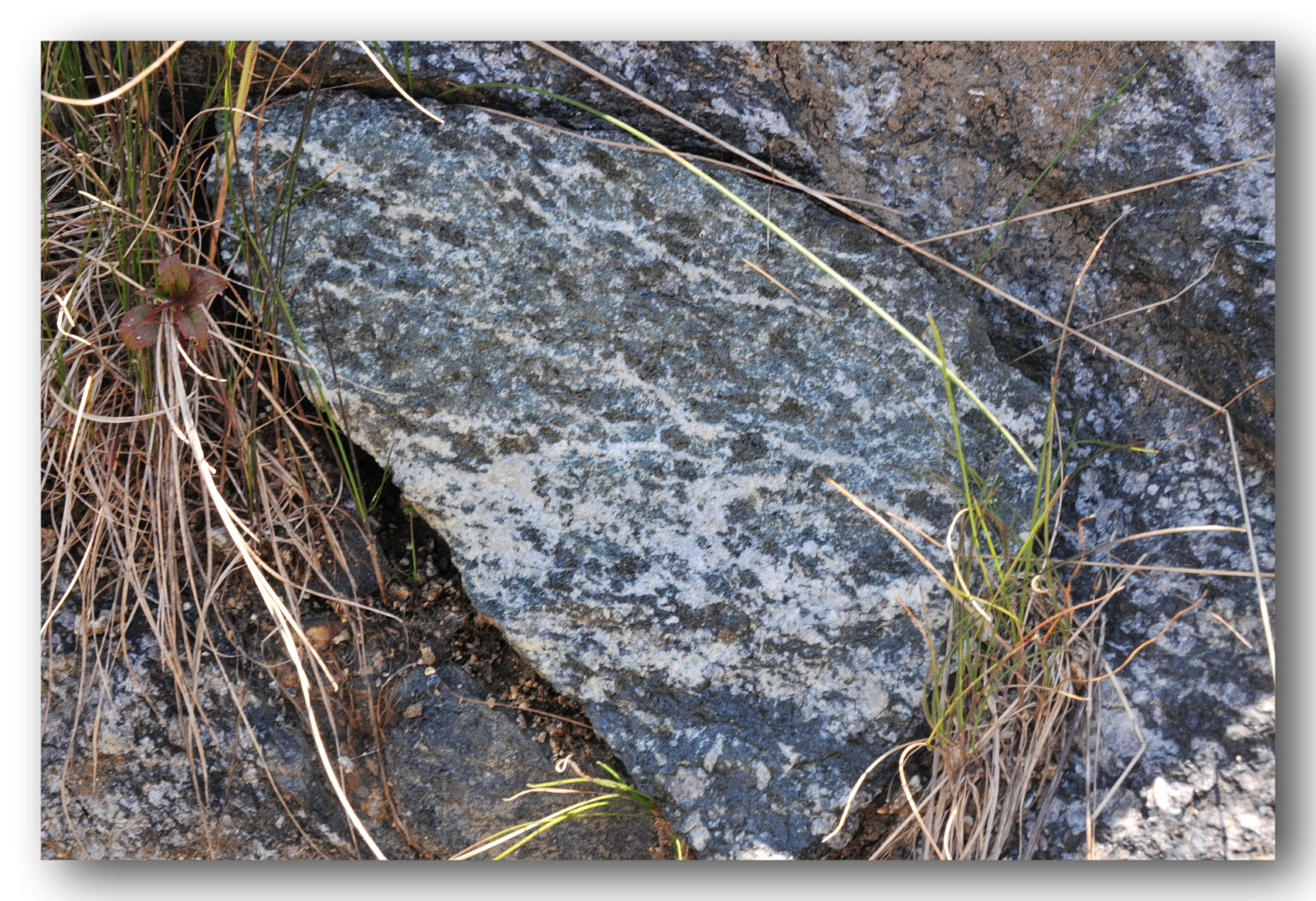

Dunkler Gesteinsbereich mit chaotisch - und offenbar nur schwach ausgerichtetem - Gefüge. Es könnte sich um einen Migmatit mit
Rekristallisation-Erscheinungen (Blastese)handeln.
Grafenau (neben Sparkasse)
Migmatit mit Sprossung (Blastese) dunkler Minerale (Hornblende oder Pyroxen?)
Buchberger Leite
Kataklasit - nahezu nur aus grossen Feldspäten bestehend. Zwischen den zerbrochenen Feldspäten finden sich dunkle Minerale, die als
Rückstände der Drucklösung (dabei vermutlich Abfuhr von Quarz) angesehen werden können.
Schwarzenfeld
Gneis mit nach der Mylonitisierung gesprossten Feldspäten. Nach rechts oben zeigen die Feldspäte vermehrt Bruchstrukturen,
die auf einen Übergang zu einer nachfolgenden Kataklase hindeuten.
Schwarzenfeld
wie Abbildung oben, mit Ansicht besonders großer Feldspat-Blasten
Schwarzenfeld
wie Abbildung oben, hier mit fortgeschrittener Kataklase.
